请教CAM内电层挖空问题 ... 在线等...

时间:10-02 整理:3721RD 点击:

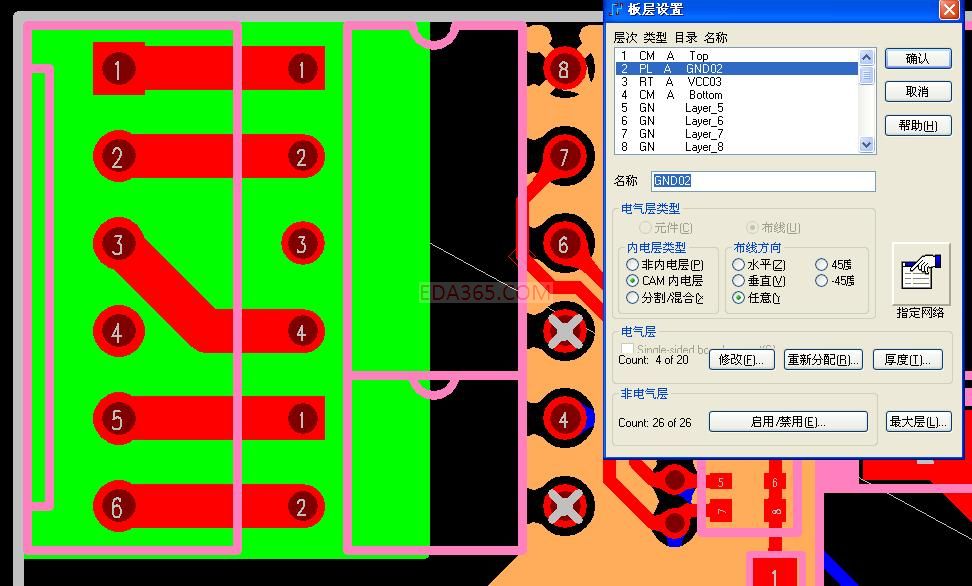

上图中绿色部分是第2层,GND层 CAM内电层 我想不覆铜的部分,我用Copper直接填充,CAM内电层应该是负片层,这里应该会被清除掉铜皮是不是?

论坛的老大今天都开会去了吗?  谁来帮帮我啊!

内电层为什么要挖空?
如果一定要挖空,就设置成分割层好了。

是啊,设置成混合层,然后直接把铜片挖掉就可以达到要求 !

可以用copper或2d线来实现.
如用copper,要注意是无网络的copper

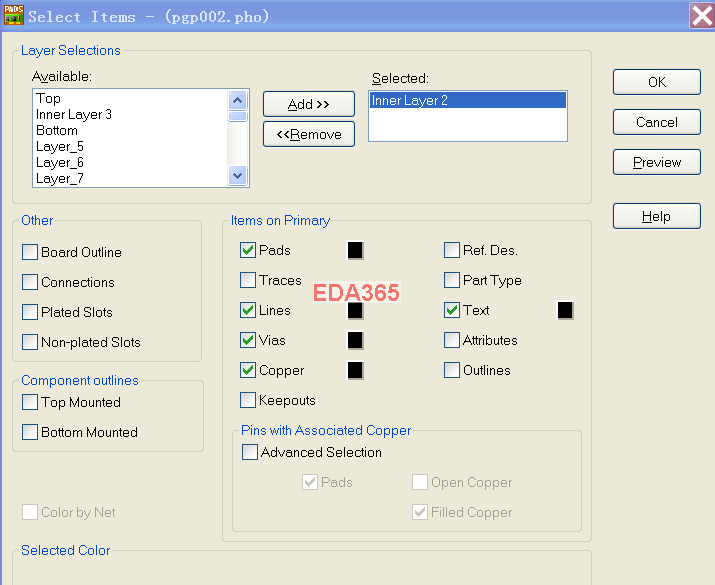

出光绘时,这几项要选上:
