layout和router中封装的text所在层

时间:10-02 整理:3721RD 点击:

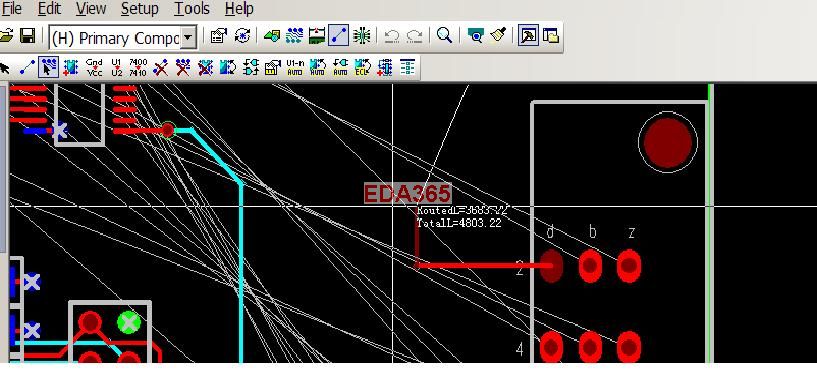

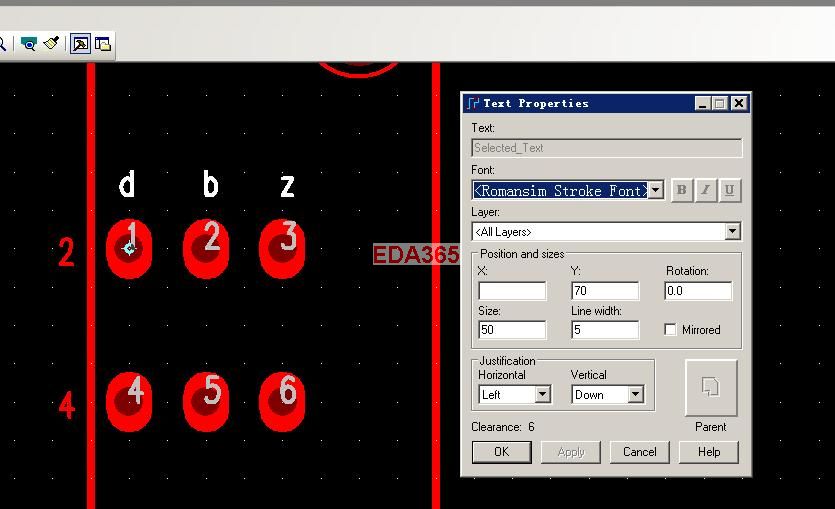

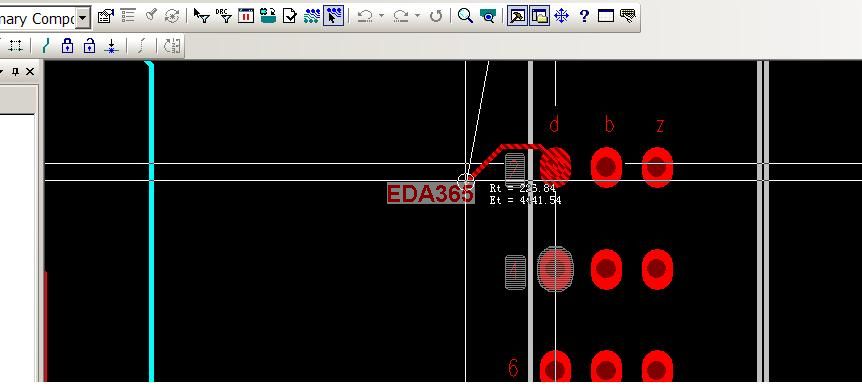

简答的说就是一个元件的decals封装添加了text,text是添加在<all layers>上的,这个text在layout中显示是text的颜色,可以在上面走线,而在router中就显示为铜字了,其上不可以走线。请问各位是什么原因?我试过text放在silkscreen top是可以的,看来以后还是按规范来的好。
