Protel如何l转PADS

pads9.0自带转换工具，可以转dxp ad6 的
如果更高版本可以先导成DXP 格式再用PADS转！

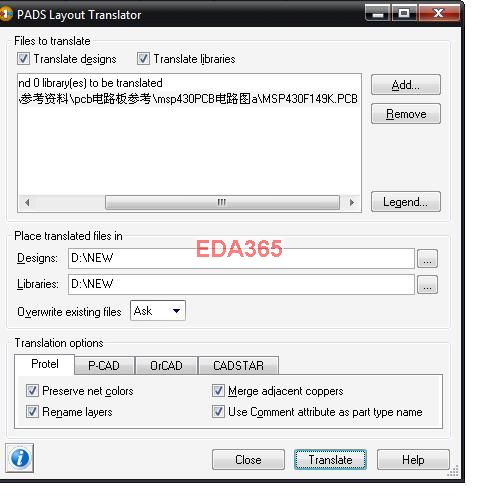

开始——程序——Mentor SDD  ——PADS 9.0 ——Translators
可以看到三个选项，分别对应原理图，pcb等
操作比较简单。自己试试就好了。
但转完PCB会掉符铜……

我用的是pads9.2，可以直接将Altium Designer Winter 09的PCBDOC导入，还不错。

回复 f.yang 的帖子
在Protel软件中导出是么?我用的是5.0和9.1版本的。有没有图上传看下。好几年都接触Protel软件了。

在Protel软件中导出是么?我用的是5.0和9.1版本的。有没有图上传看下。好几年都没接触Protel软件了。

protel中可不用导出/
PADS可以转换.pcb/.pcbdoc/.ddb

回复 jimmy 的帖子
Jimmy,我直接用9.1的版本将Protel 99se 直接Import,再将其PCB导出5.0版本网表，在5.0中导入网表，网络却都不在了，这是什么情况?

相关层的color没有打开

打开了，线都没了，也都没有网络呢

回复 HylenLu 的帖子
你导出5.0 ascii的时候，那些选项都勾上了吗?
另外，问一下，你还用5.0干什么啊?

回复 HylenLu 的帖子
直接转换99se的pcb文件
99se 直接按我上面的方法转就是了，不用导网表，直接用PADS的转换器转！只有ad09版本pads 9.1不可以直接转！

回复 liuhuit2006 的帖子
是的，都勾选上了。
公司目前都还是用5.0的，所以必须得用9.1导出网表再导入5.0.有点落伍的感觉
