在画PCB板的时候绑定IC怎么画,有谁知道的话请给个参照图,谢谢

时间:10-02 整理:3721RD 点击:
还不是一样.

给个参考


N就是的一样的

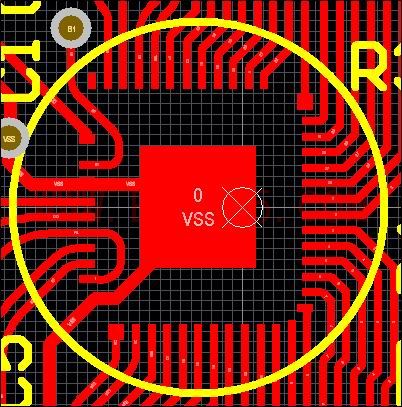

如图


好像每个公司都有不同的规则的吧……因为这个跟制程能有关,并且是打线厂的能力也相关的。

先看看,不太明白.之前也沒做過bonding...

bonding IC 工艺很简单的...现在很少有公司用了,
规则都差不多, 打线也比较容易, 低端电路用的很多.因为便宜嘛...

绑定的没做过。不知都在什么情况下用?是不是就是两个器件,但是相对位置要固定啊?

看這個圖上的網絡就這樣放著嗎,要不要在電路上連接起來..還是等BOND的時候打線?

这个为示意图, 红色铜皮为pin ,中间用胶先黏贴IC, 然后打线的话是用一头用机器摁到pin脚, 一头摁到IC脚, 我说的比较简单,但是机器摁的很牢固,不要怀疑晃晃就掉了啊。
打线后就如同灰色线部分,只是这个线是立体的,悬在半空的, 完了还有道工艺,就是封胶,黑色的, 具体叫什么胶我不知,---> 过烤炉,出来OK了。

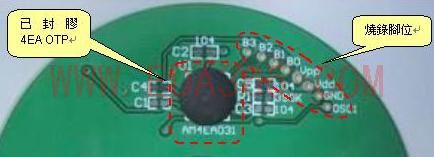

成品就是一个电路板上面有个黑疙瘩。


[ 本帖最后由 yhtonline 于 2008-10-14 15:17 编辑 ]

走过路过,踩一脚

说得很明白。

BONDING制程我有所了解,問題是在layout階段,如果是bonding板的話,我需要什麼樣的咨訊,我的封裝又要如何去做?
希望高人繼續指點..
