pads导入铜线和过孔的方法:

pads导入铜线和过孔的方法:

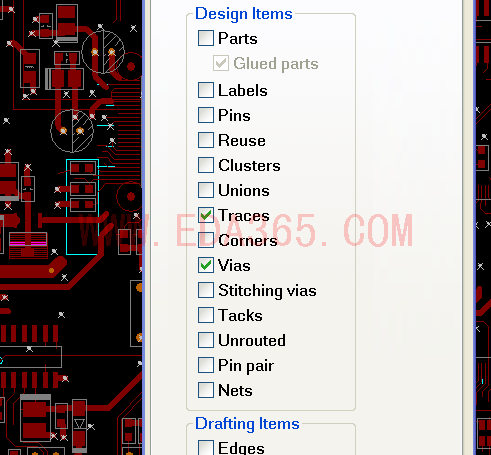

第一步导出:首先利用pads的过滤器,选中traces和vias两种类型,

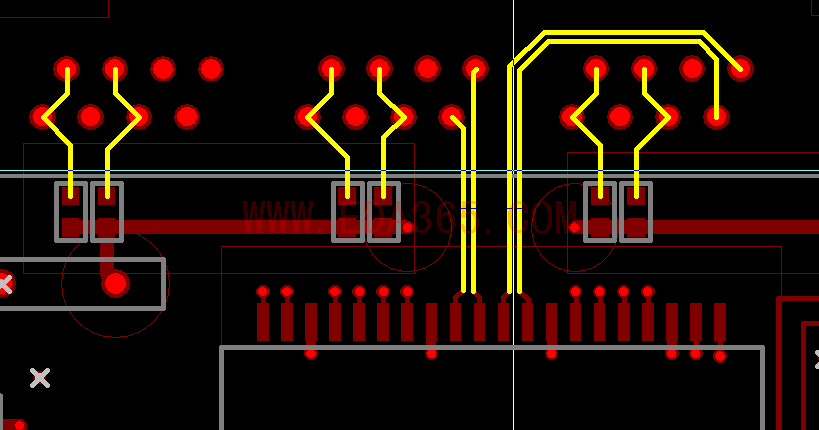

然后选中我们想要导出的部分插个图如下:

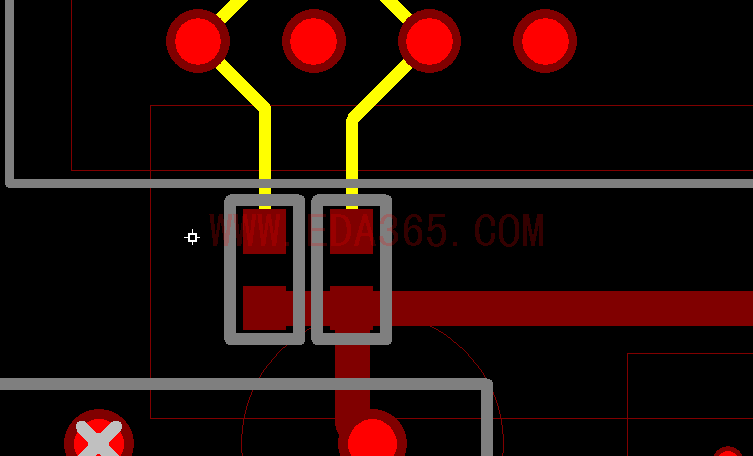

这时右击你会发现make  reuse..单击此选向;在接下来的make  rerse对话框中输入文件名字,ok确认后,会在  按装目录:\PADS Projects\Reuse下的产生一个最缀为reu的文件这就是我们想要的,在选中reuse的状态下,,再次单击右键选择reset  origin(记的在执行这一步前的格点设成1)这时在工作区域内会产生一个白点记录下这个点的坐标,,(要精确)

第二步导入:

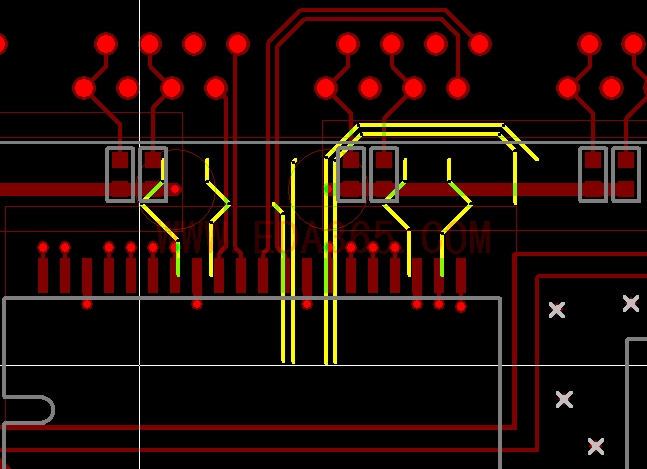

在eco工具盒下单击add  rerse选中我们刚才导出的文件实现导入的功能,一路ok,,注意有没有报错,,成功后的效果见下图:

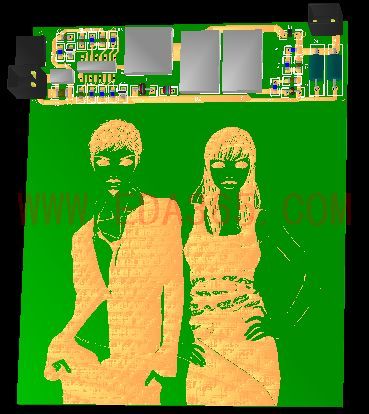

traces和vias映像的鼠标上,,最后一个动做,,利用:"s"命令把traces和vias放在刚才记录下来的坐标位置.
[ 本帖最后由 tianhao 于 2007-12-28 15:04 编辑 ]

小编介绍的这个我也知道一些,好像是电路复用这一块吧,学习了.

顶，支持原创！

学习了，支持原创

reuse功能
用好的话非常好的说

还没用过呐

LZ是不是针对电源线才这样做啊?

对铜皮和元件也有用,,如果你有须要可以自已试一下

学习，学习，把PCB焊穿！
-----------------------------------------------------------------------

学习了

感谢共享！感谢共享！

不多

小编标题不如改成“reuse用法图释”，呵呵。
支持原创！

学习了
