请教PCB decal问题？
时间：10-02
整理：3721RD
点击：

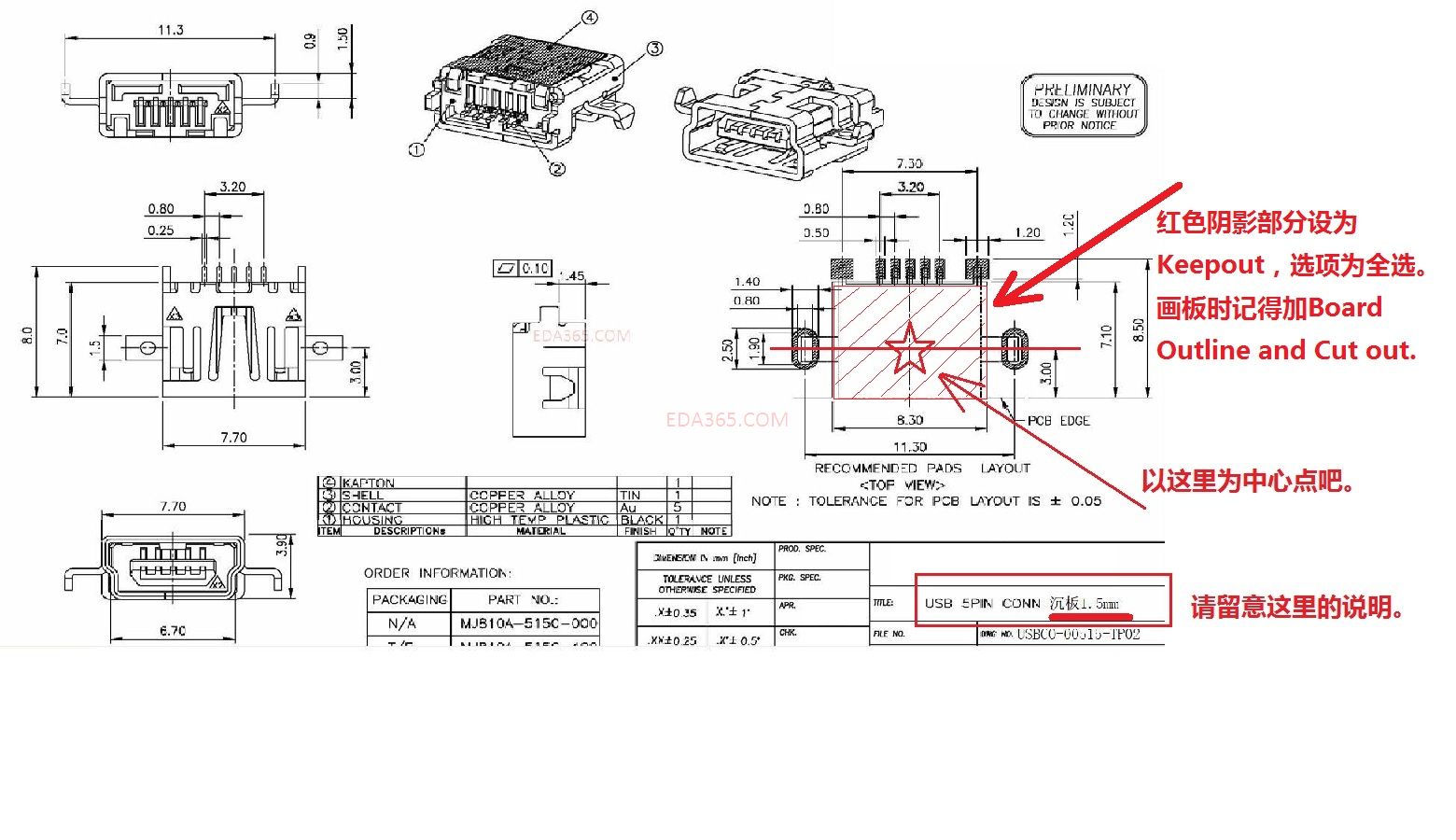

如下图要做一个USB 的PCB封装，请问这个封装的外框，丝印及中心点如何定?
最好哪位大大有空做好了放上来让我们新手学习学习啊！
最好哪位大大有空做好了放上来让我们新手学习学习啊！
非常好感谢！
但中心点为什么要那么定呢?中心点与SMD没有关系的吗?
还有外框和丝印怎么画法?
clearance rules里面的body to body的body是在哪一层?
请好人做到底吧

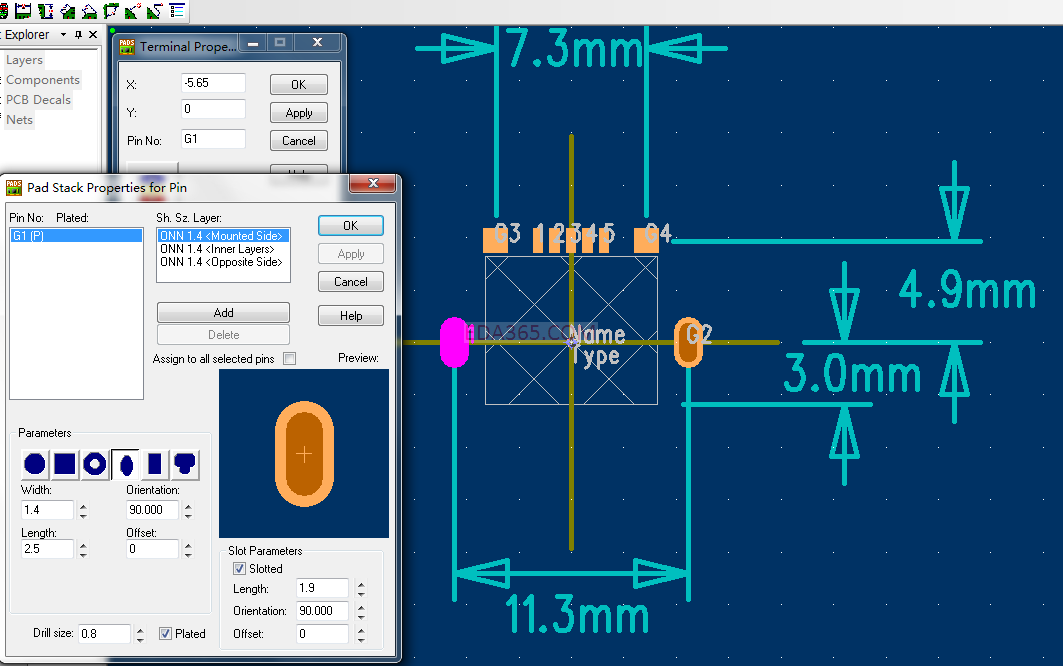

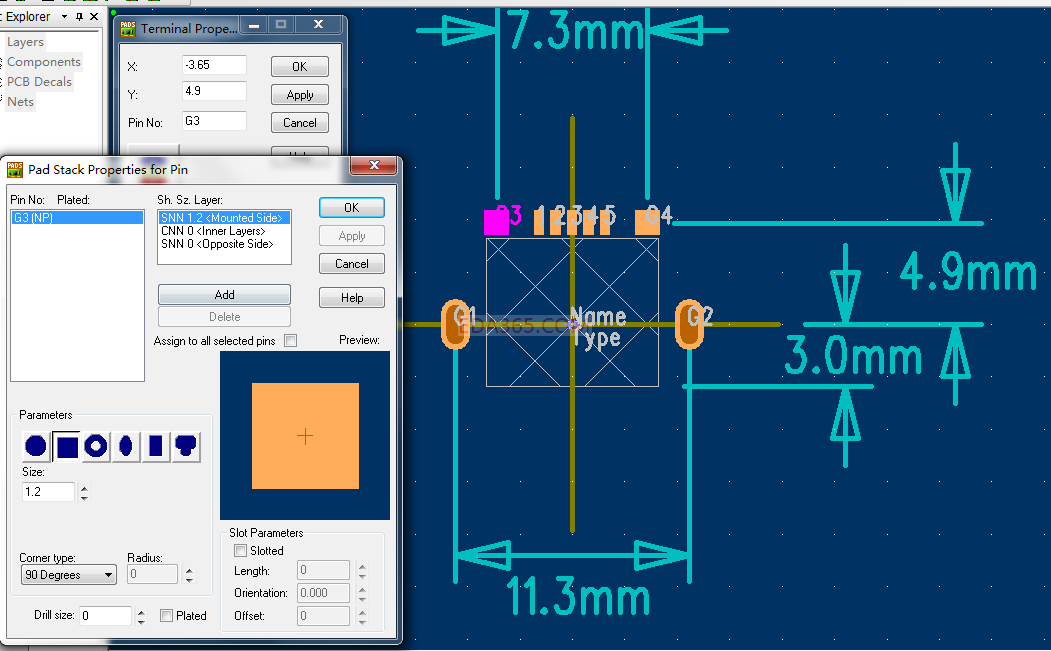

1.中心点一般放在定位孔的对应中线上。
2.外框和丝印用2D线你爱怎么画就怎么画吧！
3.body 放在TOP层，你不可能把元件埋进PCB内层中去吧！
