Compare/ECO网表对比的问题

你没有具体的问题提示我们怎么帮你看?

ORCAD做的原理圖中如果網絡名中間有空格或元件名過長--導出的網表就會把網絡名重新命名成X開頭的網絡名
而過長的元件名會顯示不全。
這樣的情況下你完成的PCB在做的過程中如果改了元件名和網絡名就會出現你說的情況！
還有就是你的操作可能有問題--請看下教程！
或把你的問題截圖發上來。

多谢楼上的解答,操作应该是没错的.现在附上图...

    你在orcad生成网表的时候，是怎么操作的，麻烦你贴一下，我以前也碰到过你这个问题，是orcad出的问题

生成网表应该没错吧?

来学习了，帮顶

各位大侠,帮小弟看看嘛,真折腾了我好几天的,
2楼说的网络名和元件名,我检查了没有问题的,
5楼说的orcad出的问题,指的是什么问题呢?要如何解决?谢谢了...

再顶上...

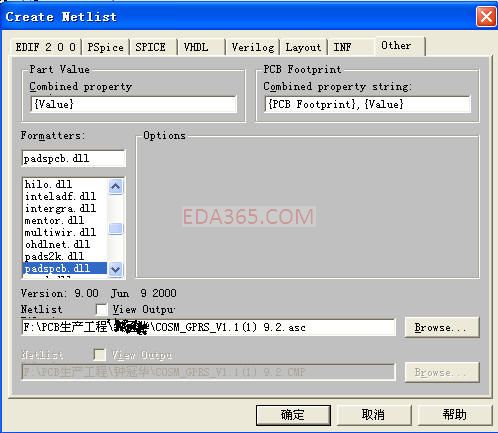

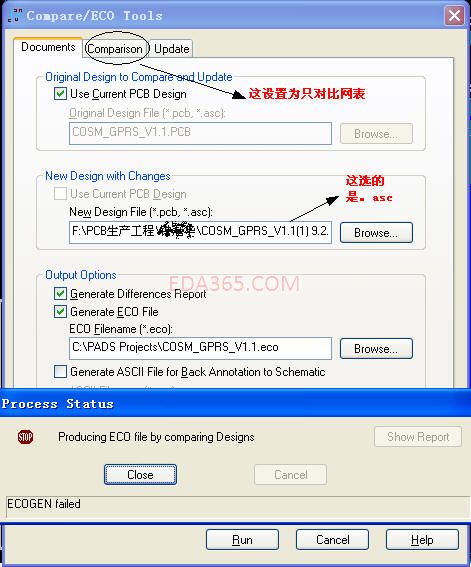

你用的ORCAD導出的ASC（不管是選pads2k.dll還是padspcb.dll）都不能作為你Compare/ECO時直接選用，
這裡要把你導出的ASC導出為PCB檔另存后，在你Compare/ECO時，選pcb檔就可以。
這是因為你導出的ASC的表頭有問題。

另外一種比較麻煩：修改表頭
在PCB繪制進行了一段時間之後，欲對線路圖進行了修改，要對PCB進行Update (也適用於對PCB進行修改了之後對線路圖的對比)，步驟如下：
1>        導出網絡表  先把更新好的原理圖輸出網絡表  *.asc檔
2>        運行 File\Reports之PowerPCB V3.0 Format Netlist(如下圖)，生成的report.rep文件上之抬頭一行為：！PADS-POWERPCB-V3.0-MILS！ DESIGN DATABASE ASCII FILE 2.0
3>        修改網絡表頭
用Notepad打開從OrCAD導出的網絡表，把網格表的抬頭第一行 *PADS2000*,把之改為
！PADS-POWERPCB-V3.0-MILS！ DESIGN DATABASE ASCII FILE 2.0，如下：

非常感谢你那么认真详细的解说,很准确,果然是表头的问题,按照你上面的两种方法都可以解决啦
