PADS怎么实现同步

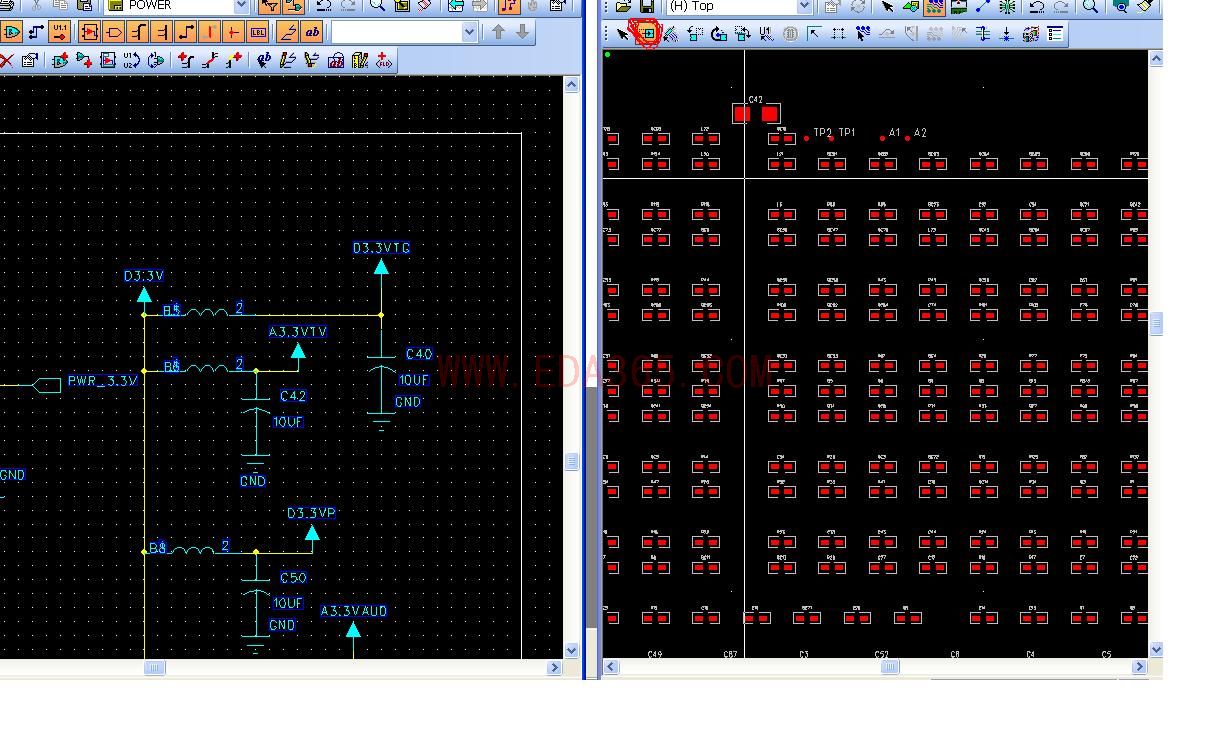

首先将原理图文件导入PCB中，然后将Logic和Layout的两个窗口都同时缩小，就是同时可以看见两个窗口，然后在Layout中选择移动模式，就可以了，只要你在原理图中任意选择一个元件，鼠标移动到Layout中，所选的元件就自动吸附在鼠标上了，这样就很好布局了，也就是你说的同步吧！个人观点！

你的方法好象不行  少了一步 要点击那个  原理图上的PADS LAYOUT 的图标才可以

zxf

ＺＸＦ说的方法很有帮助，谢谢你哈，又学习喽

谢谢

谢谢！

你用两个屏不是更方便么?
