怎么在PADS LAYOUT 中出这样焊接用的贴片图？

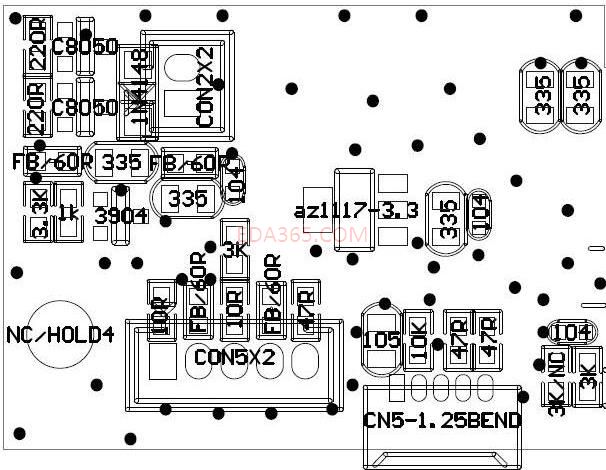

用PADS LAYOUT画出了板子，要给工程拿到加工厂加工，需要出这样的一个贴片图，但不知PADS中怎样出。或如果要经什么ORCAD和DXP一起出的话，怎样弄?请教大虾，帮个忙。

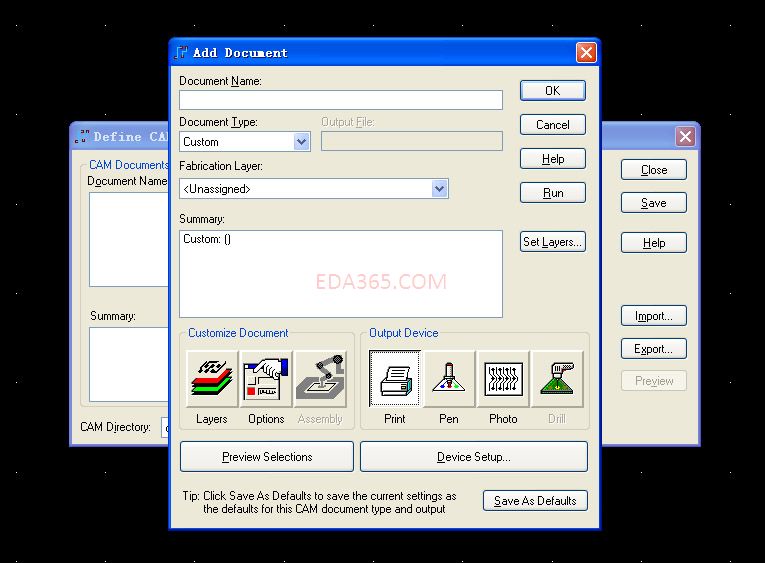

用输出，在cam里选print，出顶层或底层丝印

谢楼上的。
但那些值弄不出来吧?比如335/104什么的。

我错了，应该是顶层或底层。我是用99se的，对pads不熟

如果转到DXP里，你能弄出来么?

要设置一下：

还是不行，这样只是增加了显示封装，没有VALUE

你的PCB上面本身就没有value

嗯。是没有。

都没有，咋生呀?

但如果有原理图的话，还有没其它方法弄出来?
还有就是，如果之前生成网络表时有VALUE，PADS LAYOUT真的能做成这个图吗?

一看就知道不是PADS出来的图，是DXP出来的。PADS不可以把元件边框出成空心线性，只可以成实心线性。或灰度色。出成空心线性而正是DXP里的设置

这个确实是PADS和ORCAD转进DXP弄出来的。但过程复杂，我已记不住怎弄了。

楼上的能教我怎样在DXP里弄成这样的图吗?

好象没人能做。?
