多层板中去耦电容的最佳LAOUT方式
时间：10-02
整理：3721RD
点击：
RT,不知大家有何异议

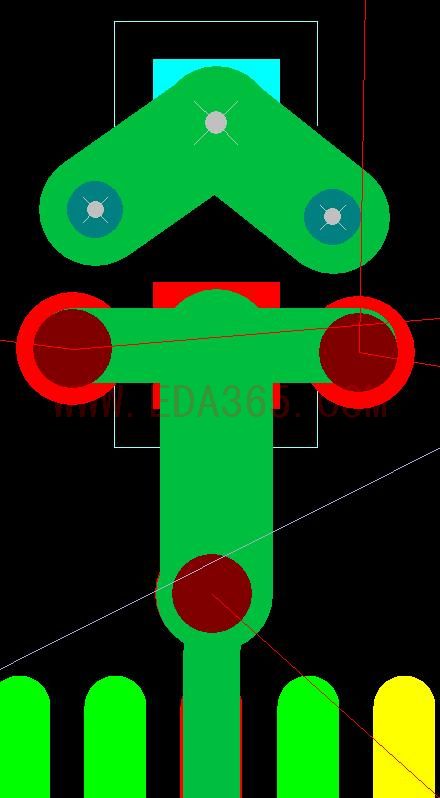

图中，上面为去耦电容，下面为IC电源PIN，三个电源过孔，两个地孔如图所示打法
多层板中去耦电容的最佳放置方式
没人想讨论?我是看看大家通常的做法是怎样的?
这张图也看不出你放的是否是正确，不直观，也不具体！电容发在哪都不是很明确
多层板中去耦电容的最佳放置方式
没人想讨论?我是看看大家通常的做法是怎样的?
这张图也看不出你放的是否是正确，不直观，也不具体！电容发在哪都不是很明确
