本人画双面板,可怎么都不能加过孔,找了一下没找到原因.设置那里有问题

时间:10-02 整理:3721RD 点击:
各位,本人画双面板,可怎么都不能加过孔,找了一下没找到原因.设置那里有问题,但是加跳线是没有问题的,网络颜色设置没有问题,按shift加点左键没有任何反应,麻烦高手告知,不甚感激

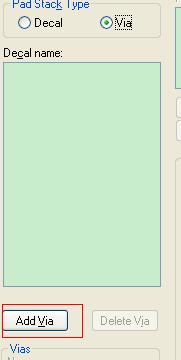

菜单Setup/Pad Stacks
里面的Via选项里面是不是没有添加VIA类型啊,如果没有请单击图中Add Via 按钮添加。


还有一种情况:rule-routing里layer biasing选项
如果没有添加要操作的层也不能放VIA

谢谢各位,问题已解决,是因为Design Rule/Default/Routing下的Via设置没有弄好所致。

我是新手,学习了,谢谢

我刚碰到这个问题,请高人帮忙
