请教如何做这种电位器的逻辑封装
时间：10-02
整理：3721RD
点击：

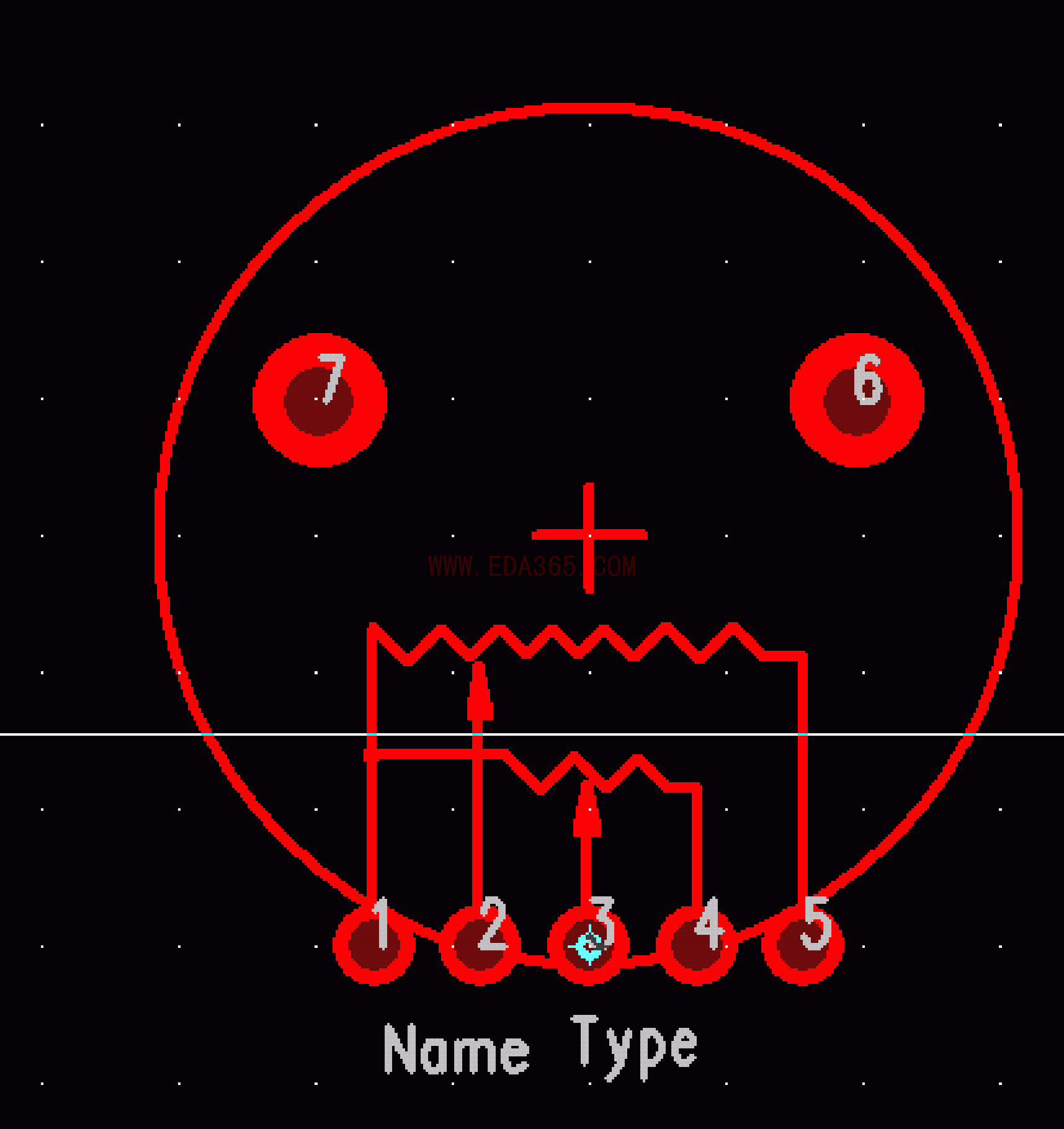

各位师兄师姐，请教这样的一个电位器如何做一个逻辑 封装与PCB封装（如图片）对应，电位器第一脚为两联的公共脚，4和5分别为两联的另外两个脚，2为1—4，3为1—5的中间滑动触头，还有
两个脚6和7空为电位器的两个外壳接地的脚。谢谢赐教。
两个脚6和7空为电位器的两个外壳接地的脚。谢谢赐教。
我觉得逻辑封装应该是自己觉得图怎么好看怎么搞吧，只要不要管脚搞错，随便咋个搞！
楼上说的对，只要保证封装里管脚间的尺寸与实际元件间的尺寸一样就可邓 具体画成什么样子 无所谓
谢谢，我是想做成两个3个脚的逻辑封装，这样可以在原理图中比较方便地放置，但是老提示有两个“1”脚，我想只有象回复的弟兄说的那样了画一起了
