> 连通性检查中的这个提示表示什么意思?
连通性检查中的这个提示表示什么意思?
时间:10-02
整理:3721RD
点击:

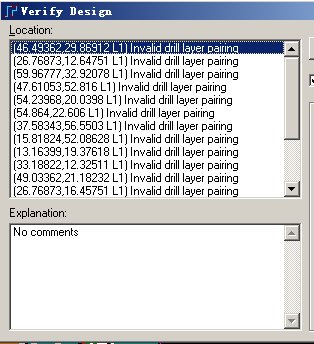

一块多层板,在检查连通性时,出现这个提示,而且都是出现在有过孔的地方,表示什么意思?
盲埋孔没有设置好。
