pads要画成这种走线,该怎么画?

时间:10-02 整理:3721RD 点击:

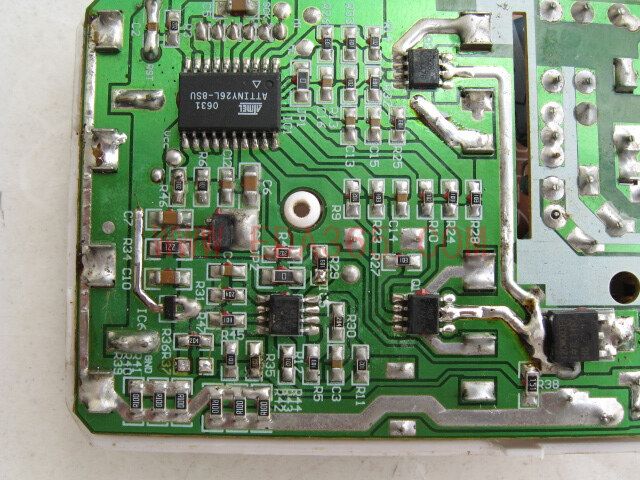

走线想画成像下面的图这样的,大部分都是铜箔,感觉像是镂空的(这个显然不是手工铺铜的,因为相当的整齐,如果手工的画工作量会相当的大)

像镂空一样的效果


應該是手工铺铜的吧,我們這也有手工铺過Q!~~

画铜皮和铺铜

应该是铜比较厚,所以感觉像镂空的一样。

不可能是手工的,一个是因为工作量非常大,划不来.
第二个你看走线,特别是CPU芯片最后2个脚的走线,手工的不会有这样的形式,明显是死板的算法造成的.

Router可以做到

用手慢慢加吧

router怎么做?能提示一下吗?

是手工鋪銅.

也想问问是不是手工铺的,难道还有其他方法?

很想知道怎么弄的?没人知道?

router布线时可以自动适应线宽,例如把线宽设置得很大,比引脚宽度还大,在拉线的时候可以自动以引脚宽度拉出,然后又可以自动转为比较宽的线,在经过lc两个引脚之间比较细的地方又可以自动调整线宽.

比较明显的手工铺铜,像这种效果一般是手工铺出来的,Rule设置好了,就可以铺出这相当的整齐的线。

不说话,只看你们怎么过招的

右下角那个芯片管脚伤的焊锡怎么一坨一坨的啊?是手工上了好多锡吧,感觉都要短路了。
