在PCB中应如何设置如图所示

时间:10-02 整理:3721RD 点击:

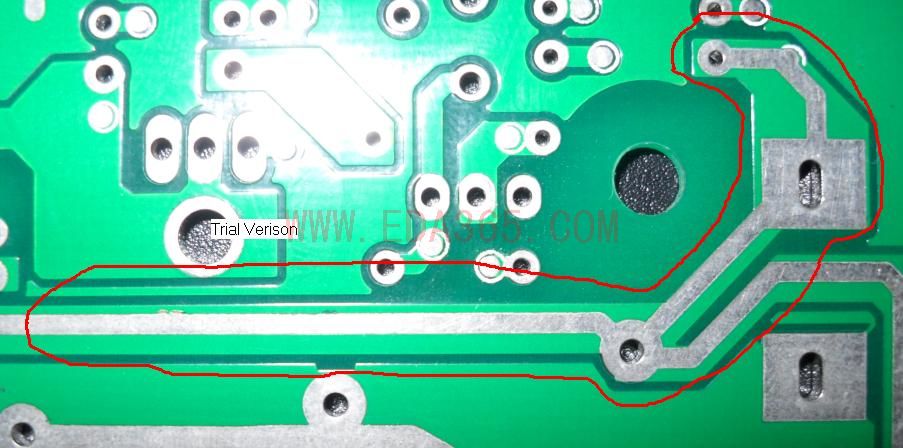

请问一下 ,应该如何设置  才能和图中一样, 线条不被绿油盖住


在走线层或阻焊层相应的走线上再走线,出gerber时,在阻焊层选中就可

TOP在21层走线,Bottom在28层走线就可以了
