PADS里如何做矩形的安装孔？
时间：10-02
整理：3721RD
点击：

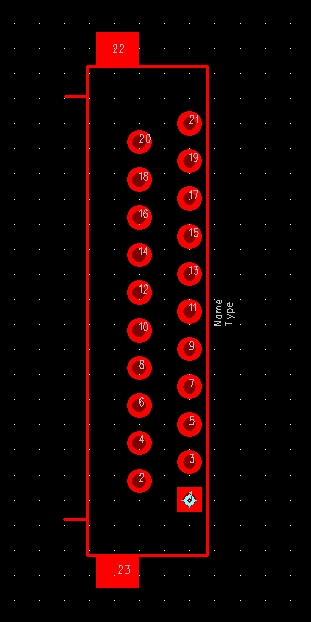

一个SCART插座,两边有两个字装孔,需要做成方形的,怎么弄才有这种效果呢.PADS里面孔形都是圆形的.
用2D线画在drill drawing,再加注文字说明就可以了。
焊盘没办法设置方形孔
1# tienyu
哦,是不是只能这样做呢?必须向PCB厂家专门交待才行.
如果一定要做矩形孔，也是可以的。
只不过建封装时要费点神。
slot可以吧，不过两头还是圆的。
只能是椭圆的吧
