第一次画板子,请各位看看有哪些要修改

时间:10-02 整理:3721RD 点击:

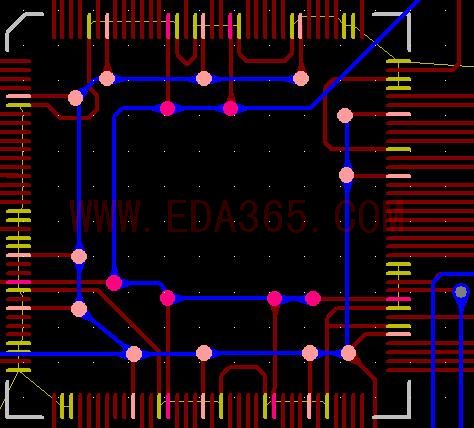

第一次用PADS画板子,请各位看看有哪些需要修改



两层板
黄的为接地的引脚
地线没有完全连起来,想在铺铜后自动和地连起来
下面的为FPGA ep2c8

第一次,相当不错了,牛

不会吧?
还请高手提提意见!

地线可以用铺皮加宽一些。

怎么用铺皮加宽啊?

5# czx08
在地线上画Copper

电源要粗一些

不错了

你这个板子背面没显示吗,我怎么没看到退偶电容啊
第二个图明显可以看出来每个电源的引脚都没有电容,而且电源线不够粗
一点愚见,望大家一起讨论,方便的话可以把PCB放上啦,大家会给出更好的意见的

第一次应该是很不错了..加油.

非常好

小编有没用自动推挤布线?在下想学习

地可以直接打孔,再铺铜,滤波电容要跟IC的腿直接连上不要隔得太远了,你好象把它们都放在一团没有起到滤波的作用。电源线要加粗,地线也要加粗,我看你这块板上面的USB处理得不好,还打了过孔。

自动推挤在DRP打开的时候把格点设为0就好用了
