蛮奇怪的问题！
时间：10-02
整理：3721RD
点击：

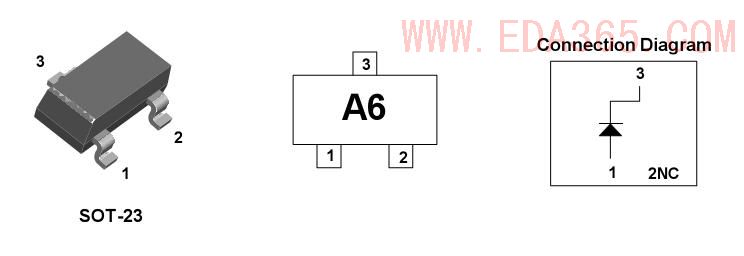

我需要画一个器件的PCB封装和CAE封装和原件类型，它是一个二极管，但是封装有3个焊盘，如何在PADS 2005 SP2中正确的画出来呢?
是什么二极管啊?封装要用3PIN的么?
可以的,,重做一个part就可以了,那边多一个pin是可以的
你只要重绘一个二极管的元件就行了。两脚用1和3，2脚设为unused。这样可以直接使用库里面的SOT23封装
多谢！我试试看！
请问worldsnap，你所说的将2脚设为unused，是在哪里操作的，是在画CAE封装时还是在画PCB封装时呢?能否讲的具体些呀！谢谢了！
在做PART的時候吧
那我再画CAE封装时，是画几个PIN呢?是2个还是3个?不是很清楚呀
谁让你做cae了?不撞南墙不回头！做了也白做
我知道如何搞了！多谢高手指点！
有这么复杂么?
你的原理图只要是对的， PADS里面多几个PIN都无所谓。
如果你的原理图有的PIN 没有，你的PADS 就不能忽视。
