手把手教你做蓝牙小车

前些日子一直在看鸿哥的程序感觉光看也只是纸上谈兵，所以想通过做小车的方式深入的体会一下鸿哥的程序。想学习鸿哥的程序的可点击下面的连接
（连载中...）从业将近十年！手把手教你单片机程序框架。废话少说先上零件图

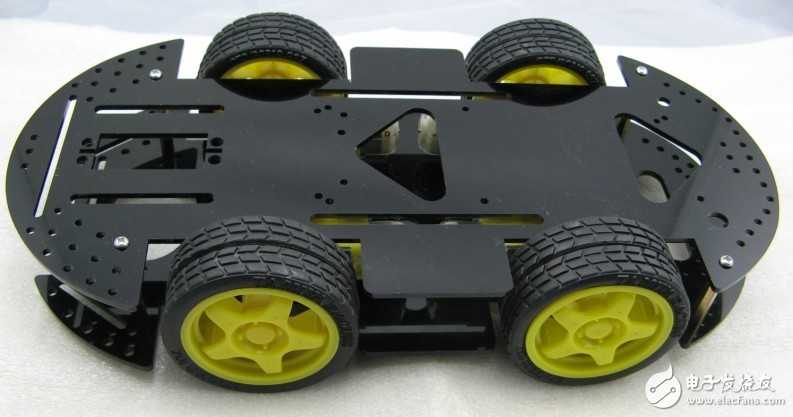

小车底盘

电机驱动

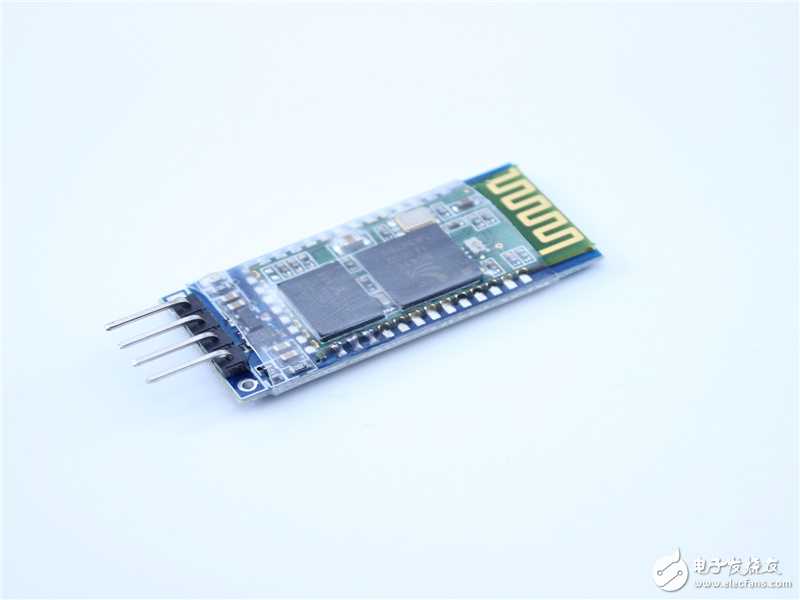

蓝牙模块HC-06

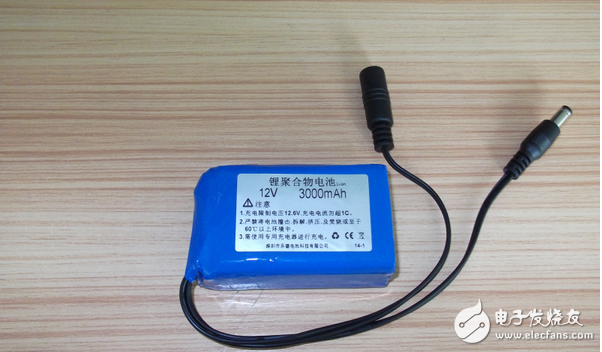

12V锂电池

烧写器

安卓app蓝牙小车

单片机最小系统
本来想自己画板子做模块的，但是老师给了我一大堆模块，没办法就用老师的模块吧
嘿嘿

模块都上了怎么连接?
那我就简单的说一下，

电机驱动：8个控制端接51单片机P0口，驱动PWM使能端接P2.0-P2.3。
因为电机驱动上有5V输出电压所以可以恰好给单片机供电，所以很好的解决了单片机要与驱动共地的问题。

蓝牙模块：蓝牙模块的RXD接单片机的P3.1，蓝牙模块的TXD接单片机的P3.0.蓝牙模块的电源接单片机的电源。

哈哈简单吧

接下来上源代码

1. #include "reg51.h"

2.

3.

4.

5. sbit PWM1 = P2^0;//右后轮电机驱动使能

6. sbit PWM2 = P2^1;//左后轮电机驱动使能

7. sbit PWM3 = P2^2;//右前轮电机驱动使能

8. sbit PWM4 = P2^3;//左前轮电机驱动使能

9.

10. sbit motor_control_1 = P0^0;//右后轮后退

11. sbit motor_control_2 = P0^1;//右后轮前进

12. sbit motor_control_3 = P0^2;//左后轮后退

13. sbit motor_control_4 = P0^3;//左后轮前进

14. sbit motor_control_5 = P0^4;//右前轮后退

15. sbit motor_control_6 = P0^5;//右前轮前进

16. sbit motor_control_7 = P0^6;//左前轮后退

17. sbit motor_control_8 = P0^7;//左前轮前进

18. unsigned char ucBluetoothData = 230;//设置初始速度最大值为255最小为125

19.

20. unsigned char ucLock = 0;//互斥量，俗称原子锁

21.

22.

23. unsigned int uiPWMCnt1 = 0;

24. unsigned int uiPWM1 = 230;

25. unsigned int uiPWMCnt2 = 0;

26. unsigned int uiPWM2 = 230;

27. unsigned int uiPWMCnt3 = 0;

28. unsigned int uiPWM3 = 230;

29. unsigned int uiPWMCnt4 = 0;

30. unsigned int uiPWM4 = 230;

31.

32. unsigned char ucTempPWM;//设置中间变量

33.

34.

35.

36. void initial_myself();

37. void initial_peripheral();

38. void T0_time();

39. void usart_service(void);

40. //void usart_send(unsigned char ucSendData);

41. void delay_long(unsigned int uiDelayLong);

42. void go_forward(void);//前进

43. void fall_back(void);//后退

44. void turn_left(void);//左转

45. void turn_right(void);//右转

46. void stop();//刹车

47.

48. void main()

49. {

50.         initial_myself();

51.         delay_long(100);

52.         initial_peripheral();

53.         while(1)

54.         {

55.                 usart_service();

56.

57. //                delay_long(500);

58.

59.

60.         }

61.

62. }

63. //串口服务函数

64. void usart_service()

65. {

66.

67.                 switch(ucBluetoothData)

68.                 {

69.                         case 0x04://前进

70.                                 ucBluetoothData = 0x02;//避免一直触发

71.                                 go_forward();

72.                                 ucLock = 1;

73.                                 uiPWM1 = uiPWM2 = uiPWM3 = uiPWM4 = ucTempPWM;

74.                                 ucLock = 0;

75.                                 break;

76.                         case 0x05://左转

77.                             ucBluetoothData = 0x02;//避免一直触发

78.                                 turn_left();

79.                                 ucLock = 1;

80.                                 uiPWM2 = uiPWM4= ucTempPWM / 4;

81.                                 uiPWM3 =uiPWM1 = ucTempPWM;

82.                                 ucLock = 0;

83.                                 break;

84.                         case 0x06://右转

85.                                 ucBluetoothData = 0x02;//避免一直触发

86.                                 turn_right();

87.                                 ucLock = 1;

88.                                 uiPWM2 = uiPWM4 = ucTempPWM;

89.                                 uiPWM3 =uiPWM1 = ucTempPWM / 4;

90.                                 ucLock = 0;

91.                                 break;

92.                         case 0x07://后退

93.                                 ucBluetoothData = 0x02;//避免一直触发

94.                                 fall_back();

95.                                 ucLock = 1;

96.                                 uiPWM1 = uiPWM2 = uiPWM3 = uiPWM4 = ucTempPWM;

97.                                 ucLock = 0;

98.                                 break;

99.                         case 0x01:

100.                                 ucBluetoothData = 0x02;//避免一直触发

101.                                 stop();

102.                                 ucLock = 1;

103.                                 uiPWM1 = uiPWM2 = uiPWM3 = uiPWM4 = ucTempPWM;

104.                                 ucLock = 0;

105.                                 break;

106.                         case 0x00:

107.                                 ucBluetoothData = 0x02;//避免一直触发

108.                                 stop();

109.                                 ucLock = 1;

110.                                 uiPWM1 = uiPWM2 = uiPWM3 = uiPWM4 = ucTempPWM;

111.                                 ucLock = 0;

112.                                 break;

113.                         default :

114.                                 break;

115.

116.                 }

117.                 delay_long(100);

118. //                usart_send(ucBluetoothData);

119.                 //速度调节的数据

120.                 if(ucBluetoothData！=0x00&&ucBluetoothData！=0x01 && ucBluetoothData！=0x02 &&  ucBluetoothData！=0x04 && ucBluetoothData！=0x05 && ucBluetoothData！=0x06 && ucBluetoothData！=0x07)

121.                 {

122.                         ucLock = 1;

123.                         ucTempPWM = uiPWM1 = uiPWM2 = uiPWM3 = uiPWM4 = ucBluetoothData;

124.                         ucLock = 0;

125.                 }

126.

127. }

128. void T0_time() interrupt 1

129. {

130.         TF0 = 0;//清除中断标志

131.         TR0 = 0;//关定时器

132.         uiPWMCnt1 ++;

133.         uiPWMCnt2 ++;

134.         uiPWMCnt3 ++;

135.         uiPWMCnt4 ++;

136.         if(ucLock == 0)

137.         {

138.                 if(uiPWMCnt1 > 255)

139.                 {

140.                         uiPWMCnt1 = 0;

141.                 }

142.                 if(uiPWMCnt1 < uiPWM1)

143.                 {

144.                         PWM1 = 1;

145.

146.                 }

147.                 else

148.                 {

149.                         PWM1 = 0;

150.                 }

151.

152.                 if(uiPWMCnt2 > 255)

153.                 {

154.                         uiPWMCnt2 = 0;

155.                 }

156.                 if(uiPWMCnt2 < uiPWM2)

157.                 {

158.                         PWM2 = 1;

159.

160.                 }

161.                 else

162.                 {

163.                         PWM2 = 0;

164.                 }

165.

166.                 if(uiPWMCnt3 > 255)

167.                 {

168.                         uiPWMCnt3 = 0;

169.                 }

170.                 if(uiPWMCnt3 < uiPWM3)

171.                 {

172.                         PWM3 = 1;

173.

174.                 }

175.                 else

176.                 {

177.                         PWM3 = 0;

178.                 }

179.

180.                 if(uiPWMCnt4 > 255)

181.                 {

182.                         uiPWMCnt4 = 0;

183.                 }

184.                 if(uiPWMCnt4 < uiPWM4)

185.                 {

186.                         PWM4 = 1;

187.

188.                 }

189.                 else

190.                 {

191.                         PWM4 = 0;

192.                 }

193.

194.

195.         }

196.

197.         TH0 = 0xff;

198.         TL0 = 0x28;

199.         TR0 = 1;///开定时器

200.

201. }

202.

203. void initial_myself()

204. {

205.         TMOD = 0x01;//设置定时器0为工作方式1

206.         TH0 = 0xff;

207.         TL0 = 0x28;

208.

209.         //配置串口

210.         SCON = 0x50;

211.         TMOD = 0x21;

212.         TH1 = TL1 = -(11095200L/12/32/9600);

213.         IP = 0x10;

214.         stop();

215.         PWM1 = 1;

216.         PWM2 = 1;

217.         PWM3 = 1;

218.         PWM4 = 1;

219.

220. }

221.

222. void initial_peripheral()

223. {

224.         EA = 1;//开总中断

225.         ES = 1;//允许串口中断

226.         ET0 = 1;//允许定时器中断

227.         TR0 = 1;//启动定时器

228.         TR1 = 1;//

229. }

230. void usart_receive(void) interrupt 4

231. {

232.

233.         if(RI == 1)

234.         {

235.                 RI = 0;

236.                 ucBluetoothData = SBUF;

237. //                uiSendCnt = 0;

238.         }

239.

240.         else

241.         {

242.                 TI = 0;

243.         }

244.

245. }

246. //void usart_send(unsigned char ucSendData)

247. //{

248. //        ES = 0;

249. //        TI = 0;

250. //        SBUF = ucSendData;

251. //        TI = 0;

252. //        ES = 1;

253. //

254. //}

255. void delay_long(unsigned int uiDelayLong)

256. {

257.         unsigned int i;

258.         unsigned int j;

259.         for(i = 0 ; i < uiDelayLong ; i++)

260.         {

261.                 for(j = 0; j < 500; j++);

262.

263.         }

264.

265. }

266. void stop()//停止

267. {

268.         motor_control_1 = 0;

269.         motor_control_2 = 0;

270.         motor_control_3 = 0;

271.         motor_control_4 = 0;

272.         motor_control_5 = 0;

273.         motor_control_6 = 0;

274.         motor_control_7 = 0;

275.         motor_control_8 = 0;

276. }

277. void fall_back()

278. {

279.         motor_control_1 = 1;

280.         motor_control_2 = 0;

281.         motor_control_3 = 1;

282.         motor_control_4 = 0;

283.         motor_control_5 = 1;

284.         motor_control_6 = 0;

285.         motor_control_7 = 1;

286.         motor_control_8 = 0;

287. }

288. void go_forward()

289. {

290.         motor_control_1 = 0;

291.         motor_control_2 = 1;

292.         motor_control_3 = 0;

293.         motor_control_4 = 1;

294.         motor_control_5 = 0;

295.         motor_control_6 = 1;

296.         motor_control_7 = 0;

297.         motor_control_8 = 1;

298. }

299. void turn_left()//左转

300. {

301.         motor_control_1 = 0;

302.         motor_control_2 = 1;

303.         motor_control_3 = 0;

304.         motor_control_4 = 1;

305.         motor_control_5 = 0;

306.         motor_control_6 = 1;

307.         motor_control_7 = 0;

308.         motor_control_8 = 1;

309.

310. }

311. void turn_right()//右转

312. {

313.         motor_control_1 = 0;

314.         motor_control_2 = 1;

315.         motor_control_3 = 0;

316.         motor_control_4 = 1;

317.         motor_control_5 = 0;

318.         motor_control_6 = 1;

319.         motor_control_7 = 0;

320.         motor_control_8 = 1;

321. }

复制代码

哈哈看着是不是似曾相识的赶脚

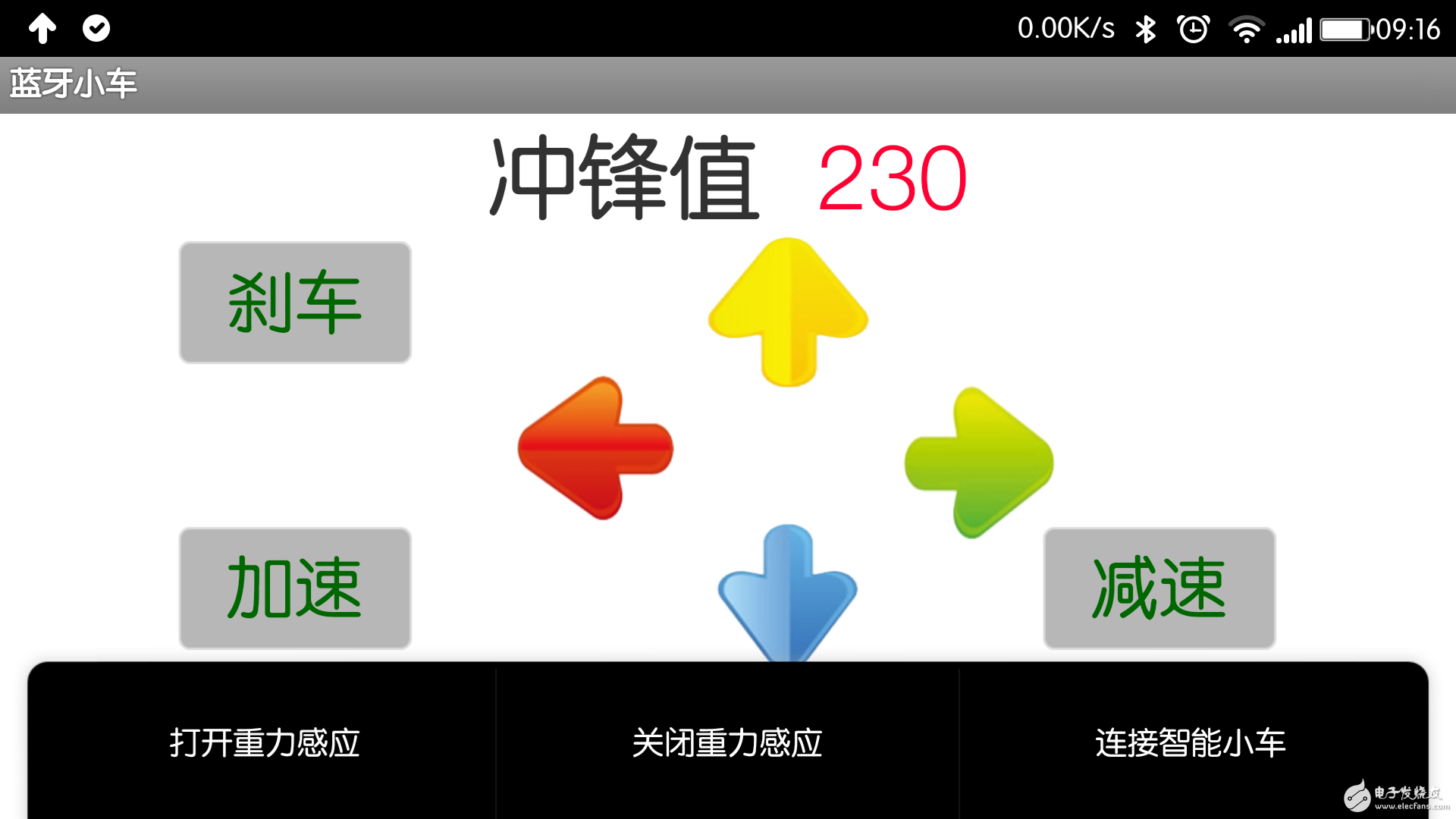

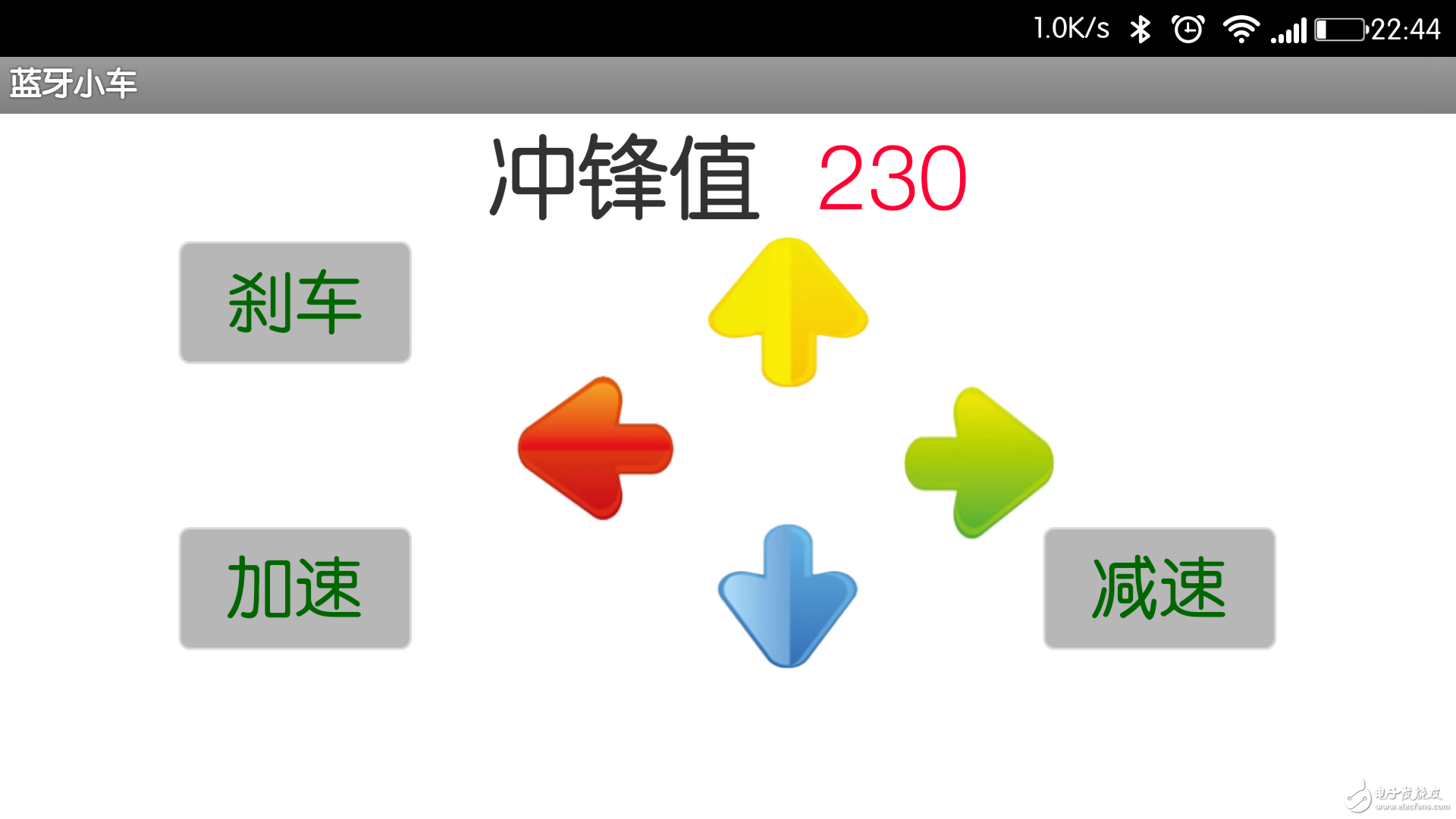

接下来上软件

连接上皆可以玩了
密码是1234哦。
软件在这里：http://pan.baidu.com/s/1eQnEHoA

以上只是安装过程。
细心的朋友会发现这个软件发出来的数据怎么得到的呢?
接下来教大家怎么获得手机发出来的数据：

用PL2303烧写器和蓝牙相连，
接法和单片机相连的接法一样。
TXD-RXD
RXD-TXD
注意电源别接反哦！如果不行就再反过来接！总有一个顺序可以
没有PL2303也可以用学习板哦！

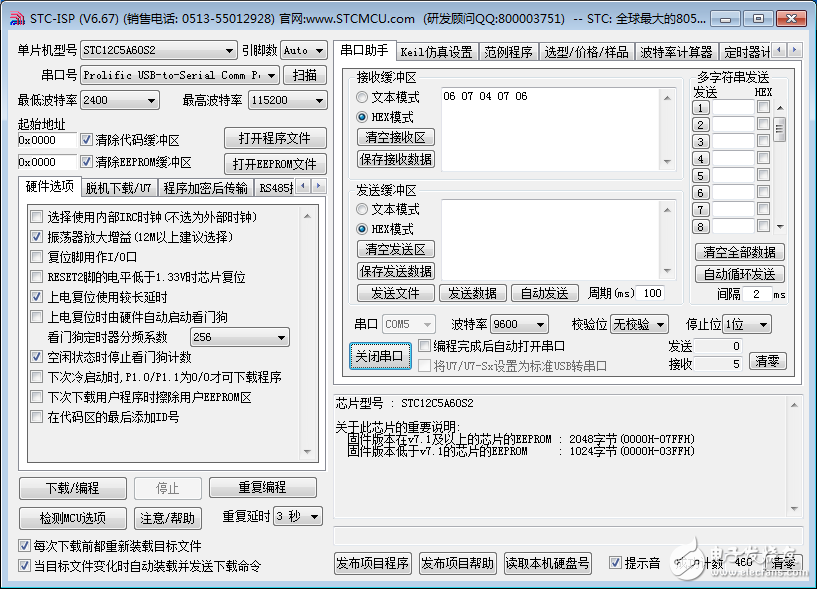

看看眼熟不烧写软件上面有串口助手哦！功能强大吧！
打开串口
配置如上
端口怎么找?这个就不要问了嘛?
右键计算机-设备管理器-端口

手机连接上蓝牙发数据，数据出来了吧！
哈哈就这么简单！
晒张总图

玩小车去喽！

小结：之前做过小车本以为做个蓝牙小车手到擒来，但是还是遇到了几个问题
1.一开始不知道最小系统的晶振是12Mhz的导致系统不正常，所以一定要使用11。0592的晶振呀！
2.调小车轮子转动的方向一定要一个一个调，切记！切记！
3.最后就是程序，调的时候一个功能一个功能的实现，没有一下子都把程序写出来的，因为涉及到串口，有必要还要编写一个发送串口数据的子函数，这样在电脑上可以随时看到你发送的数据！
后续还有小车pid算法，寻光，循迹的研究希望大家继续关注！
有不懂的加我qq727142092

                                                                            河北科技师范学院
                                                                            电子爱好者协会
                                                                            邱增顺
