关于PCB中滤波器架构(5阶为例)设计的问题
时间:10-02
整理:3721RD
点击:

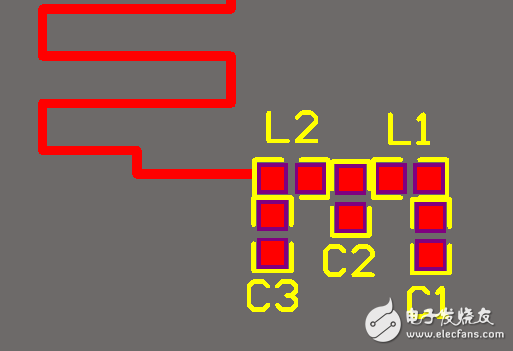

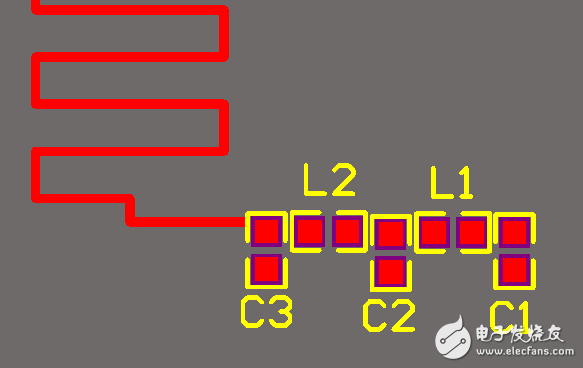

如上面两幅图所示,这两种滤波器结构哪一种相对来说会更好些?左图中的电容C1和C2的作用效果会不会变差?
是上图中的滤波器中的C1和C3
