第19章 MatrixFunctions的使用（一）

    本期教程主要讲解矩阵运算中的初始化，加法，逆矩阵和减法。

    19.1 矩阵初始化MatInit

    19.2 矩阵加法MatAdd

    19.3 逆矩阵MatInverse

    19.4 矩阵减法MatSub

    19.5 总结

函数定义如下：

void arm_mat_init_f32(

  arm_matrix_instance_f32 * S,

  uint16_t nRows,

  uint16_t nColumns,

  float32_t * pData)

参数定义：

[in,out] *S         pointsto an instance of the floating-point matrix structure.

[in]     nRows   number of rows in the matrix.

[in]     nColumns number of columns in thematrix.

[in]     *pData     points to the matrix data array.

注意事项：

1.    arm_matrix_instance_f32的结构体定义如下（在文件arm_math.h文件里面）：

typedefstruct

      {

        uint16_t numRows;     // number of rows of the matrix.

        uint16_t numCols;      //number of columns of the matrix.

        float32_t *pData;       // points to the data of the matrix.

      } arm_matrix_instance_f32;

函数定义如下：

void arm_mat_init_q31(

  arm_matrix_instance_q31 * S,

  uint16_t nRows,

  uint16_t nColumns,

  q31_t * pData)

参数定义：

[in,out] *S         pointsto an instance of the floating-point matrix structure.

[in]     nRows   number of rows in the matrix.

[in]     nColumns number of columns in thematrix.

[in]     *pData     points to the matrix data array.

注意事项：

1.    arm_matrix_instance_q31的结构体定义如下（在文件arm_math.h文件里面）：

typedefstruct

      {

        uint16_t numRows;     // number of rows of the matrix.

        uint16_t numCols;      //number of columns of the matrix.

        q31_t  *pData;       //points to the data of the matrix.

      } arm_matrix_instance_q31;

函数定义如下：

void arm_mat_init_q15(

  arm_matrix_instance_q15 * S,

  uint16_t nRows,

  uint16_t nColumns,

  q15_t * pData)

参数定义：

[in,out] *S         pointsto an instance of the floating-point matrix structure.

[in]     nRows   number of rows in the matrix.

[in]     nColumns number of columns in thematrix.

[in]     *pData     points to the matrix data array.

注意事项：

1.    arm_matrix_instance_q15的结构体定义如下（在文件arm_math.h文件里面）：

typedefstruct

      {

        uint16_t numRows;     // number of rows of the matrix.

        uint16_t numCols;      //number of columns of the matrix.

        q15_t  *pData;       //points to the data of the matrix.

      } arm_matrix_instance_q15;

实验目的：

    1. 学习MatrixFunctions中矩阵的初始化

实验内容：

           1. 按下按键K1, 串口打印函数DSP_MatInit的输出结果

实验现象：

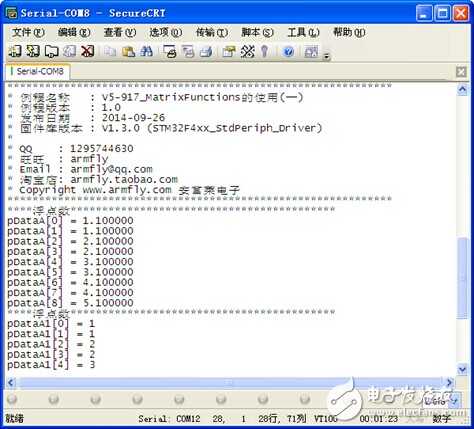

           通过窗口上位机软件SecureCRT（V5光盘里面有此软件）查看打印信息现象如下：

程序设计：

1. /*

2. *********************************************************************************************************

3. *    函 数 名: DSP_MatInit

4. *    功能说明: 矩阵数据初始化

5. *    形    参：无

6. *    返 回 值: 无

7. *********************************************************************************************************

8. */

9. static void DSP_MatInit(void)

10. {

11.      uint8_t i;

12.

13.      /****浮点数数组******************************************************************/

14.      float32_t pDataA[9] = {1.1f, 1.1f, 2.1f, 2.1f, 3.1f, 3.1f, 4.1f, 4.1f, 5.1f};

15.

16.      arm_matrix_instance_f32 pSrcA; //3行3列数据

17.      arm_matrix_instance_f32 pDst;

18.

19.      /****定点数Q31数组******************************************************************/

20.      q31_t pDataA1[9] = {1, 1, 2, 2, 3, 3, 4, 4, 5};

21.

22.      arm_matrix_instance_q31 pSrcA1; //3行3列数据

23.      arm_matrix_instance_q31 pDst1;

24.

25.      /****定点数Q15数组******************************************************************/

26.      q15_t pDataA2[9] = {1, 1, 2, 2, 3, 3, 4, 4, 5};

27.

28.      arm_matrix_instance_q15 pSrcA2; //3行3列数据

29.      arm_matrix_instance_q15 pDst2;

30.

31.      /****浮点数***********************************************************************/

32.      printf("****浮点数******************************************\r\n");

33.      arm_mat_init_f32(&pSrcA, 3,3, pDataA);

34.      for(i = 0; i < 9; i++)

35.      {

36.          printf("pDataA[%d] = %f\r\n", i, pDataA[i]);

37.      }

38.

39.      /****定点数Q31***********************************************************************/

40.      printf("****浮点数******************************************\r\n");

41.      arm_mat_init_q31(&pSrcA1, 3,3, pDataA1);

42.      for(i = 0; i < 9; i++)

43.      {

44.          printf("pDataA1[%d] = %d\r\n", i, pDataA1[i]);

45.      }

46.

47.      /****定点数Q15***********************************************************************/

48.      printf("****浮点数******************************************\r\n");

49.      arm_mat_init_q15(&pSrcA2, 3,3, pDataA2);

50.      for(i = 0; i < 9; i++)

51.      {

52.          printf("pDataA2[%d] = %d\r\n", i, pDataA2[i]);

53.      }

54.

55. }

19.2   矩阵加法 MatAdd
19.2.1  arm_mat_add_f32

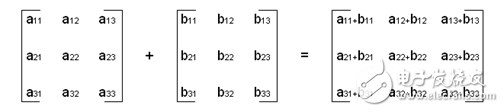

公式描述（以3*3矩阵为例进行说明）：

函数定义如下：

arm_statusarm_mat_add_f32(

  const arm_matrix_instance_f32 * pSrcA,

  const arm_matrix_instance_f32 * pSrcB,

  arm_matrix_instance_f32 * pDst)

参数定义：

[in]    *pSrcA   points to the first input matrixstructure

[in]    *pSrcB  points to the second input matrixstructure

[out]   *pDst   points to output matrix structure

return              Thefunction returns either

注意事项：

1.    pSrcA，pSrcB，pDst的行数和列数必须是相同的，要不没有办法使用加法运行。

2.    矩阵在数组中的存储是从左到右，再从上到下。

函数定义如下：

arm_statusarm_mat_add_q31(

  const arm_matrix_instance_q31 * pSrcA,

  const arm_matrix_instance_q31 * pSrcB,

  arm_matrix_instance_q31 * pDst)

参数定义：

[in]    *pSrcA   points to the first input matrixstructure

[in]    *pSrcB  points to the second input matrixstructure

[out]   *pDst   points to output matrix structure

return              Thefunction returns either

注意事项：

1.    pSrcA，pSrcB，pDst的行数和列数必须是相同的，要不没有办法使用加法运行。

2.    矩阵在数组中的存储是从左到右，再从上到下。

函数定义如下：

arm_statusarm_mat_add_q15(

  const arm_matrix_instance_q15 * pSrcA,

  const arm_matrix_instance_q15 * pSrcB,

  arm_matrix_instance_q15 * pDst)

参数定义：

[in]    *pSrcA   points to the first input matrixstructure

[in]    *pSrcB  points to the second input matrixstructure

[out]   *pDst   points to output matrix structure

return              Thefunction returns either

注意事项：

1.    pSrcA，pSrcB，pDst的行数和列数必须是相同的，要不没有办法使用加法运行。

2.    矩阵在数组中的存储是从左到右，再从上到下。

实验目的：

    1. 学习MatrixFunctions中矩阵的加法

实验内容：

       1. 按下按键K2, 串口打印函数DSP_MatAdd的输出结果

实验现象：

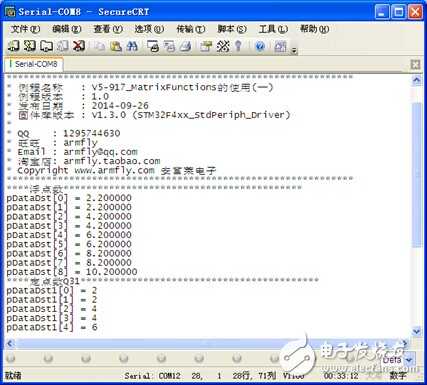

       通过窗口上位机软件SecureCRT（V5光盘里面有此软件）查看打印信息现象如下：

程序设计：

1. /*

2. *********************************************************************************************************

3. *    函 数 名: DSP_MatAdd

4. *    功能说明: 矩阵求和

5. *    形    参：无

6. *    返 回 值: 无

7. *********************************************************************************************************

8. */

9. static void DSP_MatAdd(void)

10. {

11.      uint8_t i;

12.

13.      /****浮点数数组******************************************************************/

14.      float32_t pDataA[9] = {1.1f, 1.1f, 2.1f, 2.1f, 3.1f, 3.1f, 4.1f, 4.1f, 5.1f};

15.      float32_t pDataB[9] = {1.1f, 1.1f, 2.1f, 2.1f, 3.1f, 3.1f, 4.1f, 4.1f, 5.1f};

16.      float32_t pDataDst[9];

17.

18.      arm_matrix_instance_f32 pSrcA; //3行3列数据

19.      arm_matrix_instance_f32 pSrcB; //3行3列数据

20.      arm_matrix_instance_f32 pDst;

21.

22.      /****定点数Q31数组******************************************************************/

23.      q31_t pDataA1[9] = {1, 1, 2, 2, 3, 3, 4, 4, 5};

24.      q31_t pDataB1[9] = {1, 1, 2, 2, 3, 3, 4, 4, 5};

25.      q31_t pDataDst1[9];

26.

27.      arm_matrix_instance_q31 pSrcA1; //3行3列数据

28.      arm_matrix_instance_q31 pSrcB1; //3行3列数据

29.      arm_matrix_instance_q31 pDst1;

30.

31.      /****定点数Q15数组******************************************************************/

32.      q15_t pDataA2[9] = {1, 1, 2, 2, 3, 3, 4, 4, 5};

33.      q15_t pDataB2[9] = {1, 1, 2, 2, 3, 3, 4, 4, 5};

34.      q15_t pDataDst2[9];

35.

36.      arm_matrix_instance_q15 pSrcA2; //3行3列数据

37.      arm_matrix_instance_q15 pSrcB2; //3行3列数据

38.      arm_matrix_instance_q15 pDst2;

39.

40.      /****浮点数***********************************************************************/

41.      pSrcA.numCols = 3;

42.      pSrcA.numRows = 3;

43.      pSrcA.pData = pDataA;

44.

45.      pSrcB.numCols = 3;

46.      pSrcB.numRows = 3;

47.      pSrcB.pData = pDataB;

48.

49.      pDst.numCols = 3;

50.      pDst.numRows = 3;

51.      pDst.pData = pDataDst;

52.

53.      printf("****浮点数******************************************\r\n");

54.      arm_mat_add_f32(&pSrcA, &pSrcB, &pDst);

55.      for(i = 0; i < 9; i++)

56.      {

57.          printf("pDataDst[%d] = %f\r\n", i, pDataDst[i]);

58.      }

59.

60.

61.      /****定点数Q31***********************************************************************/

62.      pSrcA1.numCols = 3;

63.      pSrcA1.numRows = 3;

64.      pSrcA1.pData = pDataA1;

65.

66.      pSrcB1.numCols = 3;

67.      pSrcB1.numRows = 3;

68.      pSrcB1.pData = pDataB1;

69.

70.      pDst1.numCols = 3;

71.      pDst1.numRows = 3;

72.      pDst1.pData = pDataDst1;

73.

74.      printf("****定点数Q31******************************************\r\n");

75.      arm_mat_add_q31(&pSrcA1, &pSrcB1, &pDst1);

76.      for(i = 0; i < 9; i++)

77.      {

78.          printf("pDataDst1[%d] = %d\r\n", i, pDataDst1[i]);

79.      }

80.

81.

82.      /****定点数Q15***********************************************************************/

83.      pSrcA2.numCols = 3;

84.      pSrcA2.numRows = 3;

85.      pSrcA2.pData = pDataA2;

86.

87.      pSrcB2.numCols = 3;

88.      pSrcB2.numRows = 3;

89.      pSrcB2.pData = pDataB2;

90.

91.      pDst2.numCols = 3;

92.      pDst2.numRows = 3;

93.      pDst2.pData = pDataDst2;

94.

95.      printf("****定点数Q15******************************************\r\n");

96.      arm_mat_add_q15(&pSrcA2, &pSrcB2, &pDst2);

97.      for(i = 0; i < 9; i++)

98.      {

99.          printf("pDataDst2[%d] = %d\r\n", i, pDataDst2[i]);

100.      }

101.

102. }

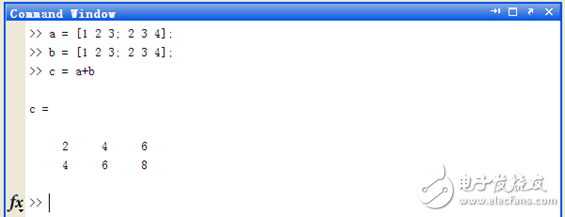

1.    矩阵的加法从C语言的实现上来看，比较的容易，下面通过Matlab来求解矩阵和（在命令窗口输入）。

19.4  矩阵减法 MatSub
19.4.1  arm_mat_sub_f32

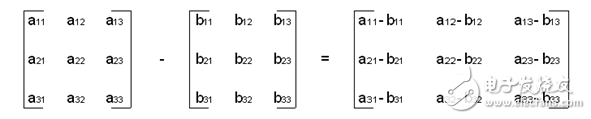

公式描述（以3*3矩阵为例进行说明）：

函数定义如下：

arm_status arm_mat_sub_f32(

  const arm_matrix_instance_f32 * pSrcA,

  const arm_matrix_instance_f32 * pSrcB,

  arm_matrix_instance_f32 * pDst)

参数定义：

[in]    *pSrcA   points to the first input matrixstructure

[in]    *pSrcB  points to the second input matrixstructure

[out]   *pDst   points to output matrix structure

return              Thefunction returns either

注意事项：

1.    pSrcA，pSrcB，pDst的行数和列数必须是相同的，要不没有办法使用加法运行。

2.    矩阵在数组中的存储是从左到右，再从上到下。

函数定义如下：

arm_statusarm_mat_add_q31(

  const arm_matrix_instance_q31 * pSrcA,

  const arm_matrix_instance_q31 * pSrcB,

  arm_matrix_instance_q31 * pDst)

参数定义：

[in]    *pSrcA   points to the first input matrixstructure

[in]    *pSrcB  points to the second input matrixstructure

[out]   *pDst   points to output matrix structure

return              Thefunction returns either

注意事项：

1.    pSrcA，pSrcB，pDst的行数和列数必须是相同的，要不没有办法使用加法运行。

2.    矩阵在数组中的存储是从左到右，再从上到下。

函数定义如下：

arm_statusarm_mat_add_q15(

  const arm_matrix_instance_q15 * pSrcA,

  const arm_matrix_instance_q15 * pSrcB,

  arm_matrix_instance_q15 * pDst)

参数定义：

[in]    *pSrcA   points to the first input matrixstructure

[in]    *pSrcB  points to the second input matrixstructure

[out]   *pDst   points to output matrix structure

return              Thefunction returns either

注意事项：

1.    pSrcA，pSrcB，pDst的行数和列数必须是相同的，要不没有办法使用加法运行。

2.    矩阵在数组中的存储是从左到右，再从上到下。

实验目的：

1. 学习MatrixFunctions中矩阵的加法

实验内容：

       1. 按下按键K2, 串口打印函数DSP_MatAdd的输出结果

实验现象：

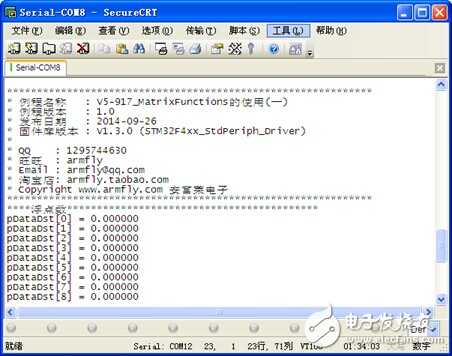

       通过窗口上位机软件SecureCRT（V5光盘里面有此软件）查看打印信息现象如下：

程序设计：

1. /*

2. *********************************************************************************************************

3. *    函 数 名: DSP_MatSub

4. *    功能说明: 矩阵减法

5. *    形    参：无

6. *    返 回 值: 无

7. *********************************************************************************************************

8. */

9. static void DSP_MatSub(void)

10. {

11.      uint8_t i;

12.

13.      /****浮点数数组******************************************************************/

14.      float32_t pDataA[9] = {1.1f, 1.1f, 2.1f, 2.1f, 3.1f, 3.1f, 4.1f, 4.1f, 5.1f};

15.      float32_t pDataB[9] = {1.1f, 1.1f, 2.1f, 2.1f, 3.1f, 3.1f, 4.1f, 4.1f, 5.1f};

16.      float32_t pDataDst[9];

17.

18.      arm_matrix_instance_f32 pSrcA; //3行3列数据

19.      arm_matrix_instance_f32 pSrcB; //3行3列数据

20.      arm_matrix_instance_f32 pDst;

21.

22.      /****定点数Q31数组******************************************************************/

23.      q31_t pDataA1[9] = {1, 1, 2, 2, 3, 3, 4, 4, 5};

24.      q31_t pDataB1[9] = {2, 2, 2, 2, 2, 2, 2, 2, 2};

25.      q31_t pDataDst1[9];

26.

27.      arm_matrix_instance_q31 pSrcA1; //3行3列数据

28.      arm_matrix_instance_q31 pSrcB1; //3行3列数据

29.      arm_matrix_instance_q31 pDst1;

30.

31.      /****定点数Q15数组******************************************************************/

32.      q15_t pDataA2[9] = {1, 1, 2, 2, 3, 3, 4, 4, 5};

33.      q15_t pDataB2[9] = {2, 2, 2, 2, 23, 2, 2, 2, 2};

34.      q15_t pDataDst2[9];

35.

36.      arm_matrix_instance_q15 pSrcA2; //3行3列数据

37.      arm_matrix_instance_q15 pSrcB2; //3行3列数据

38.      arm_matrix_instance_q15 pDst2;

39.

40.      /****浮点数***********************************************************************/

41.      pSrcA.numCols = 3;

42.      pSrcA.numRows = 3;

43.      pSrcA.pData = pDataA;

44.

45.      pSrcB.numCols = 3;

46.      pSrcB.numRows = 3;

47.      pSrcB.pData = pDataB;

48.

49.      pDst.numCols = 3;

50.      pDst.numRows = 3;

51.      pDst.pData = pDataDst;

52.

53.      printf("****浮点数******************************************\r\n");

54.      arm_mat_sub_f32(&pSrcA, &pSrcB, &pDst);

55.      for(i = 0; i < 9; i++)

56.      {

57.          printf("pDataDst[%d] = %f\r\n", i, pDataDst[i]);

58.      }

59.

60.

61.      /****定点数Q31***********************************************************************/

62.      pSrcA1.numCols = 3;

63.      pSrcA1.numRows = 3;

64.      pSrcA1.pData = pDataA1;

65.

66.      pSrcB1.numCols = 3;

67.      pSrcB1.numRows = 3;

68.      pSrcB1.pData = pDataB1;

69.

70.      pDst1.numCols = 3;

71.      pDst1.numRows = 3;

72.      pDst1.pData = pDataDst1;

73.

74.      printf("****定点数Q31******************************************\r\n");

75.      arm_mat_sub_q31(&pSrcA1, &pSrcB1, &pDst1);

76.      for(i = 0; i < 9; i++)

77.      {

78.          printf("pDataDst1[%d] = %d\r\n", i, pDataDst1[i]);

79.      }

80.

81.

82.      /****定点数Q15***********************************************************************/

83.      pSrcA2.numCols = 3;

84.      pSrcA2.numRows = 3;

85.      pSrcA2.pData = pDataA2;

86.

87.      pSrcB2.numCols = 3;

88.      pSrcB2.numRows = 3;

89.      pSrcB2.pData = pDataB2;

90.

91.      pDst2.numCols = 3;

92.      pDst2.numRows = 3;

93.      pDst2.pData = pDataDst2;

94.

95.      printf("****定点数Q15******************************************\r\n");

96.      arm_mat_sub_q15(&pSrcA2, &pSrcB2, &pDst2);

97.      for(i = 0; i < 9; i++)

98.      {

99.          printf("pDataDst2[%d] = %d\r\n", i, pDataDst2[i]);

100.      }

101.

102. }

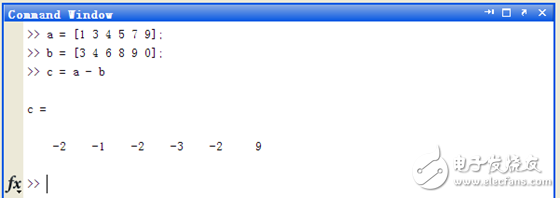

1.    矩阵的减法从C语言的实现上来看，比较的容易，下面通过Matlab来求解矩阵和（在命令窗口输入）。

19.5        总结
本期教程就跟大家讲这么多，有兴趣的可以深入研究下算法的具体实现。
