ＬＯＧＩＣ只有外框
时间：10-02
整理：3721RD
点击：

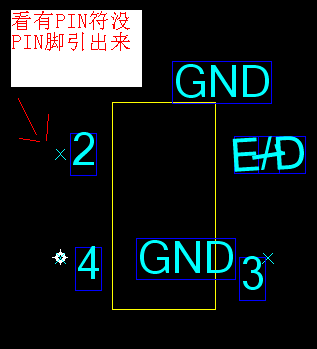

这是从ＯＲＣＡＤ导进来的ＣＡＥ图形，既然没ＰＩＮＧ
可能安装不完整吧
你的part和你的decal没有正确的对应上！在pads logic里面重新给你的这个part指定一下封装
在编辑器里就是这样显示的,引脚线不见了,这是ORCAD导过来的CAE图符,
另存后就变成这样了
颜色设置里,我也看了没有设成黑色的
不同机画的话有可能出现这种问题,我碰到过

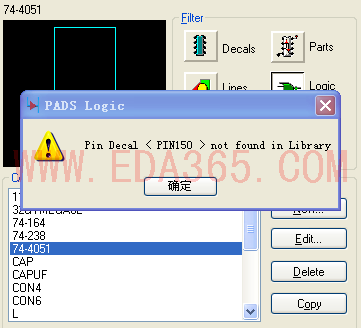

此问题已解决原因是，没有ＰＩＮ脚的图形了，ＰＩＮ引脚也是一种ＣＡＥ图形，一般存在于，ＣＯＭＭＯＮ的ＩＤ封装库中，自已找出来的，希望能帮助有此问题的朋友
你那个文件是从protel里面转过来的吧，
