第23章 游标

    本期教程比较简单，跟大家讲解一下游标的使用。在小型的嵌入式系统中，外接鼠标和键盘的情况比较少，所以游标的显示就显的不那么重要，不过在需要触摸校准的时候游标就比较重要了，可以帮助我们很方便的看出X,Y轴镜像和翻转问题。

    23. 1  STemWin支持的游标效果

    23. 2 模拟器上演示游标

    23. 3 模拟器上演示动态游标

    23. 4 总结

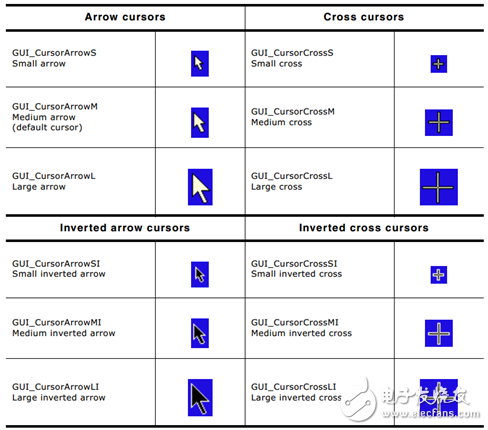

    当前emWin支持的游标效果就是上面几种，初始化emWin后是不显示游标的，需要调用函数GUI_CURSOR_Show()才会显示出来，显示出来的是GUI_CursorArrowM（中箭头）。要选择其它的箭头可以调用函数GUI_CURSOR_Select()进行选择其它的箭头。STemWin进入到5.22版本后加入了动态的游标，效果如下：

23.2   模拟器上演示游标

    官方有一个例子是专门的演示游标的，程序位置在：

主要程序如下（数据部分没有贴出）：

1. static const GUI_BITMAP bmSeggerLogoBlue = {

2. 138,                  // XSize

3.   65,                  // YSize

4.   69,                  // BytesPerLine

5.    4,                  // BitsPerPixel

6. acSeggerLogoBlue16,   // Pointer to picture data (indices)

7. &PalSeggerLogoBlue16  // Pointer to palette

8. };

9.

10. static const GUI_CURSOR* _apCursor[] = { （1）

11. &GUI_CursorArrowS,  &GUI_CursorArrowM,  &GUI_CursorArrowL,

12. &GUI_CursorArrowLI, &GUI_CursorArrowMI, &GUI_CursorArrowSI,

13. &GUI_CursorCrossS,  &GUI_CursorCrossM,  &GUI_CursorCrossL,

14. &GUI_CursorCrossLI, &GUI_CursorCrossMI, &GUI_CursorCrossSI

15. };

16.

17. static char* _aacCursorName[] = {

18. "GUI_CursorArrowS",  "GUI_CursorArrowM",  "GUI_CursorArrowL",

19. "GUI_CursorArrowLI", "GUI_CursorArrowMI", "GUI_CursorArrowSI",

20. "GUI_CursorCrossS",  "GUI_CursorCrossM",  "GUI_CursorCrossL",

21. "GUI_CursorCrossLI", "GUI_CursorCrossMI", "GUI_CursorCrossSI"

22. };

23.

24. /*********************************************************************

25. *

26. *       Static code

27. *

28. **********************************************************************

29. */

30. /*********************************************************************

31. *

32. *       _MoveCursor

33. */

34. static void _MoveCursor(void) {（2）

35.   int x;

36.   int y;

37.   int tm;

38.   int cnt;

39.   int yStep;

40.   int xPos;

41.   int yPos;

42.

43.   cnt  = 0;

44.   yStep=-1;

45.   xPos = LCD_GetXSize() / 2 - bmSeggerLogoBlue.XSize/2;

46.   yPos = LCD_GetYSize() / 2 - bmSeggerLogoBlue.YSize/2+25;

47.   GUI_DispStringHCenterAt("Cursor shape can be changed\nand the cursor can be moved", 160,  75);

48.   GUI_CURSOR_Show();  （3）

49.   GUI_DrawBitmap(&bmSeggerLogoBlue, xPos, yPos );

50.   y = 150;

51.   for (x = 0; x < 320; x++) {

52.     if ((x % 54) == 0) {

53.       GUI_CURSOR_Select(_apCursor[cnt++]); （4）

54.     }

55.     tm = GUI_GetTime();

56.     y += yStep;

57.     if(y<=80) yStep=1;

58.     if(y>=150) yStep=-1;

59.     GUI_CURSOR_SetPosition(x, y);（5）

60.     while ((GUI_GetTime() - tm) < 10);

61.   }

62.   for (x = 320; x > 0; x--) {  （6）

63.     tm = GUI_GetTime();

64.     if ((x % 54) == 0) {

65.       GUI_CURSOR_Select(_apCursor[cnt++]);

66.     }

67.     y += yStep;

68.     if(y<=80) yStep=1;

69.     if(y>=150) yStep=-1;

70.     GUI_CURSOR_SetPosition(x, y);

71.     while ((GUI_GetTime() - tm) < 10);

72.   }

73.   GUI_CURSOR_Hide();  （7）

74.   GUI_Delay(500);

75. }

76.

77. /*********************************************************************

78. *

79. *       _DispCursor

80. */

81. static void _DispCursor(void) {  （8）

82.   int i;

83.   int x;

84.   int y;

85.

86.   GUI_DispStringHCenterAt("Available cursors:", 160,  80);

87.   for (i = 0; i < 12; i++) {

88.     x = 160 - (_apCursor[i]->pBitmap->XSize / 2);

89.     y = 120 - (_apCursor[i]->pBitmap->YSize / 2);

90.     GUI_DrawBitmap(_apCursor[i]->pBitmap, x, y);

91.     GUI_DispStringHCenterAt(_aacCursorName[i], 160,145);

92.     GUI_Delay(750);

93.     GUI_ClearRect(0, 100, 319, 165);

94.   }

95.   GUI_ClearRect(0, 80, 319, 100);

96.   GUI_Delay(500);

97. }

98.

99. /*********************************************************************

100. *

101. *       _DemoCursor

102. */

103. static void _DemoCursor(void) {

104.   GUI_SetBkColor(GUI_BLUE);

105.   GUI_Clear();

106.   GUI_SetColor(GUI_WHITE);

107.   GUI_SetFont(&GUI_Font24_ASCII);

108.   GUI_DispStringHCenterAt("CURSOR_Sample - Sample", 160, 5);

109.   GUI_SetFont(&GUI_Font8x16);

110.   while (1) {

111.     _DispCursor();

112.     GUI_ClearRect(0, 60, 319, 200);

113.     _MoveCursor();

114.     GUI_ClearRect(0, 60, 319, 200);

115.   }

116. }

117.

118. /*********************************************************************

119. *

120. *       Public code

121. *

122. **********************************************************************

123. */

124. /*********************************************************************

125. *

126. *       MainTask

127. */

128. void MainTask(void) {

129.   GUI_Init();

130.   _DemoCursor();

131. }

1. 大家要学会这种定义方法，这样在选择不同的游标时就非常的方便了，用下面这种方式即可

      for (i = 0；i<1 0; x++)

      {

        GUI_CURSOR_Select(_apCursor);

}

2. 这个函数主要实现游标的移动效果。

3. GUI_CURSOR_Show()  显示游标。

4. GUI_CURSOR_Select() 设置指定的游标。

5. GUI_CURSOR_SetPosition() 设置游标位置。

6. 大家要学会这种延迟方法，这样可以实现准确的时间间隔

      for (x = 320; x > 0; x--)

      {

      tm = GUI_GetTime();

      //用户程序

      while ((GUI_GetTime() - tm) < 10);

      }

7. GUI_CURSOR_Hide() 隐藏游标。

8. 这个函数实现游标的轮番展示。其中GUI_CURSOR的定义如下：

      typedef struct {

        const GUI_BITMAP  * pBitmap;

        int                 xHot;

        int                 yHot;

      } GUI_CURSOR;

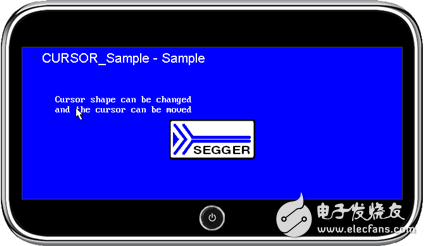

此DEMO程序显示效果如下：

23.3 模拟器上演示动态游标

    只要对上面的例子稍作修改就可以显示动态游标，修改的地方如下：

1. /*********************************************************************

2. *

3. *       _DispCursor

4. */

5. static void _DispCursor(void) {

6.   int i;

7.   int x;

8.   int y;

9.

10.   /* 动态游标的演示 */

11.   GUI_CURSOR_SelectAnim(&GUI_CursorAnimHourglassM);（1）

12.   GUI_Delay(5000);

13.   GUI_DispStringHCenterAt("Available cursors:", 160,  80);

14.   for (i = 0; i < 12; i++) {

15.     x = 160 - (_apCursor[i]->pBitmap->XSize / 2);

16.     y = 120 - (_apCursor[i]->pBitmap->YSize / 2);

17.     GUI_DrawBitmap(_apCursor[i]->pBitmap, x, y);

18.     GUI_DispStringHCenterAt(_aacCursorName[i], 160,145);

19.     GUI_Delay(750);

20.     GUI_ClearRect(0, 100, 319, 165);

21.   }

22.   GUI_ClearRect(0, 80, 319, 100);

23.   GUI_Delay(500);

24.

25. }

1. 添加这两行代码即可，让其显示5秒的时间。

实际显示效果如下（游标是动态的，这里只贴了一幅图）：

这个动态的游标也支持自定义图形，有兴趣的可以尝试。

23.4总结
游标显示的知识就跟大家讲这么多，相对来说比前面几期都要简单很多。
