PDN仿真疑问

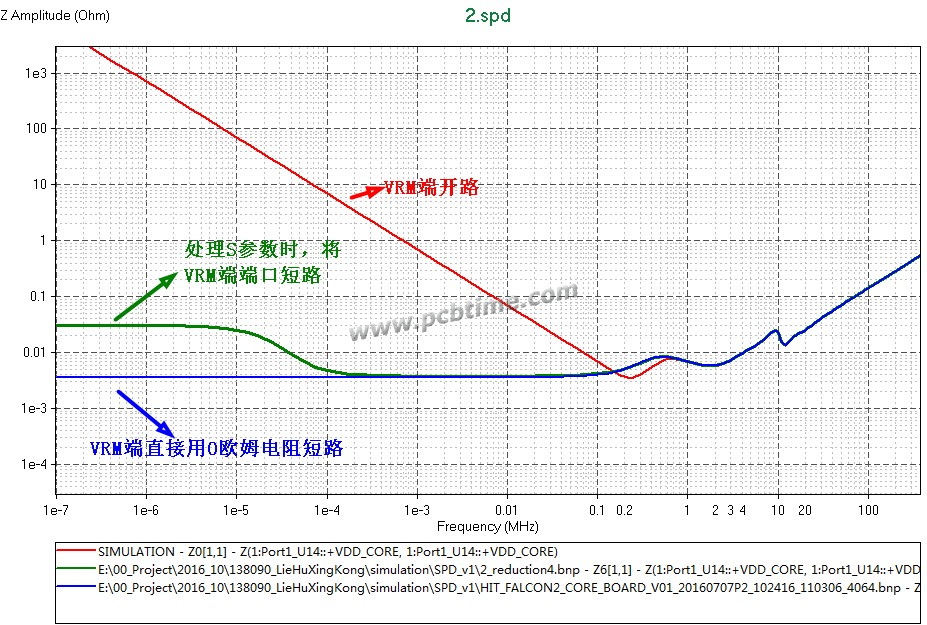

如上图所示，使用Power SI 做电源网络 PDN仿真的时候，VRM端保持开路，以及使用0 ohm电阻短路。还有一种处理方法是在VRM开路的情况下，跑出S参数，再处理S参数的时候，将VRM端Port短路。三种情况下，得到的阻抗曲线如上图。我认为人为的将VRM端短路应该和在S参数里将端口短路的效果应该是一样的，但结果并不是这样。各位大神怎么看?还有，该曲线前面一段平滑的直线可以代表该电源网络的直流电阻吗?

没人做过这方面的仿真么?

我听过的一种说法是：低频没有参考意义，只是为了使曲线好看，但是不同的网络，短接后的电阻是不一样 的，个人认为，这与网络的直流电阻还是息息相关的。
