SIWAVE 仿真求助
时间:10-02
整理:3721RD
点击:
小弟当开始接触ssiwave ,请问一下各位如图微带线走线跨分割,跨分割地方参考第三层,1.怎么查看处这个传输线上的阻抗变化,在哪里查看 2.对于siwavel里面怎样查看跨分割处的谐振和板子的电磁场分部情况,谢谢大神
simulation里面有near field仿真。
阻抗仿真仿S Y Z然后找地方应该是有TDR选项可以看的。
今天一博西安研讨会没去刷刷?

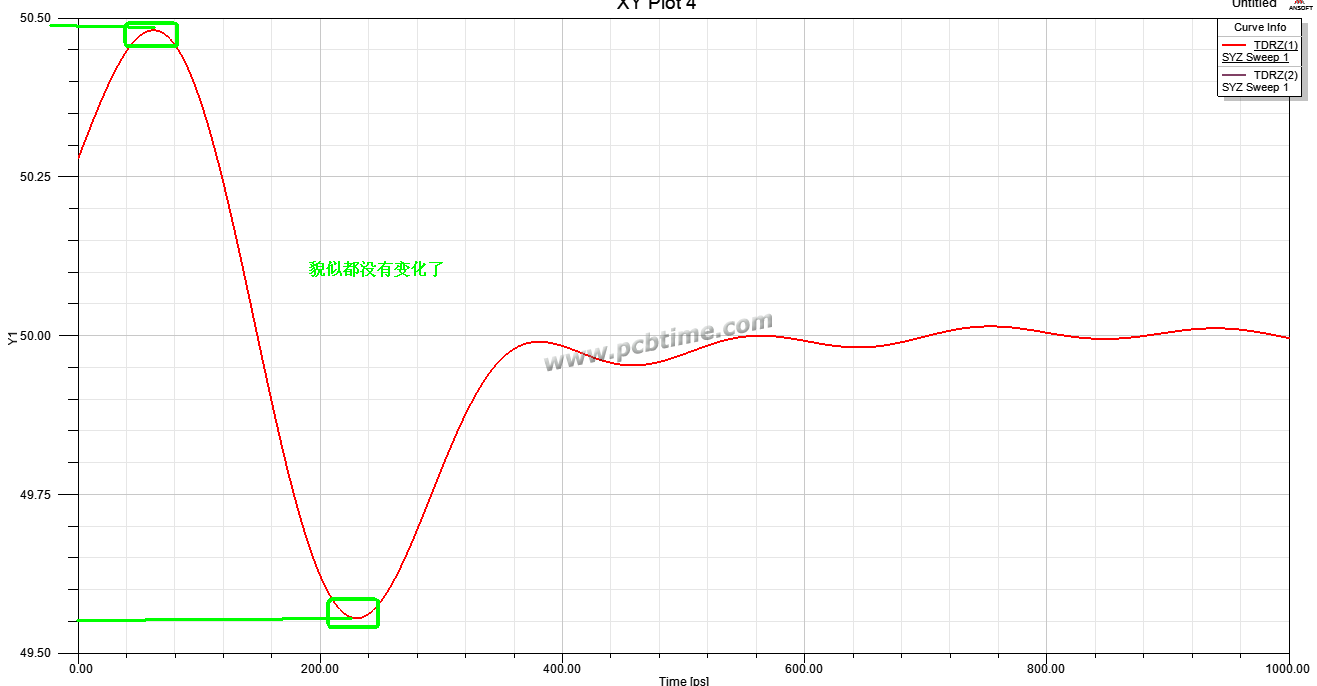

TDR 弄好了,这四个点该如何理解,谢谢
调整一下总时长和上升沿。你这一格都2ns了。相当于好长的走线了

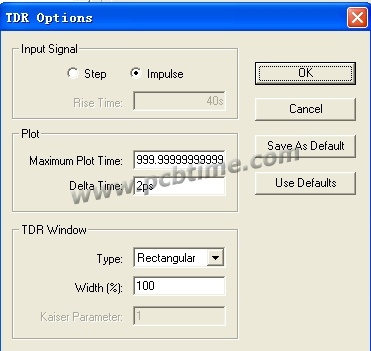

首先感谢小编的点播,现在重新弄了一下子,设置菜单如下合适不,设置的时间间隔越小,扫描处理的数值都不一样,差的很大,谢谢
用step,不要用impulse。上升时间20-40都可以。
用step,不要用impulse。上升时间20-40都可以。
建议将提取的S参数放置于designer查看TDR
