ADS学习第六天 - 读入S参数以及S参数转成SPice格式
时间:10-02
整理:3721RD
点击:

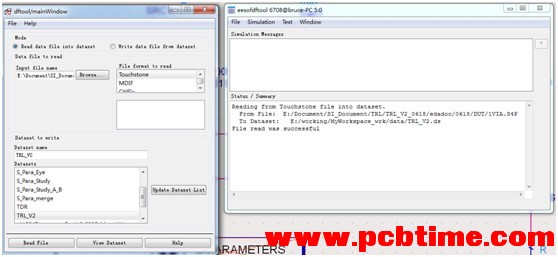

读入S参数,可以使用Data File Tools,如下图
然后启动New Data Display Window,查看刚刚导入的S参数
可以把不同的S参数放在一起比较
也可以通过之前的办法(ADS学习第一天,第二天),通过Balun参数转换成差分之后,再比较混合模式的S参数

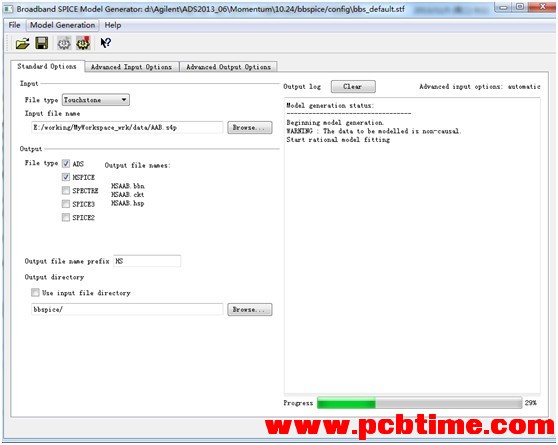

二、启动S参数转换成宽带Spice功能
简单设置之后,就可以启动转换
转换之后,对结果进行比较
直接跳出来的结果如下,这个还没研究
通过Smith 曲线来比较,两者之间还是有些差异
把S参数转成宽带Spice,据说是可以提高S参数模型在时域仿真的速度和收敛性,现在看来转化之后差异还不小,后续还要再跟进下这个转化的意义
赞!
学习了。小编,能否整理成辑?我下载了回家慢慢看啊/
宽带的确跑起来很快
谢谢分享
