ADS学习第五天 - S参数去嵌
时间:10-02
整理:3721RD
点击:
ADS提供了非常方便的S参数去嵌入功能,主要是用De_embed元件,提供从两端口到4端口一直到12端口的去嵌。
原理图比较简单,如下图所示:

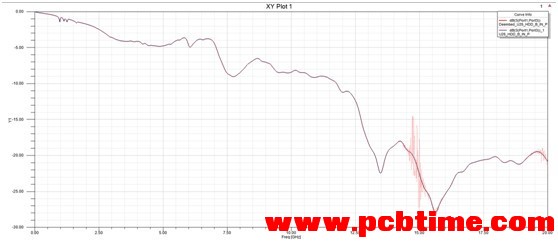

运算之后得到的S参数,就是去嵌后的结果,通过比较,发现其他软件级联的S参数,在去嵌入的时候会出现一些问题:

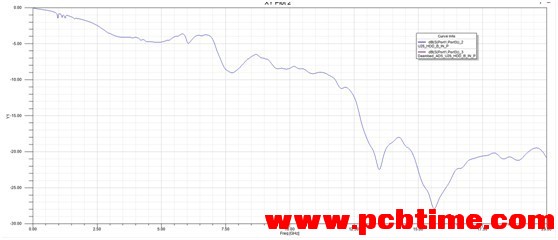

如上图,高频的时候出现了莫名其妙的毛刺,难道是软件之间的不兼容?ADS自己级联的S参数,就没有问题,去嵌后的结果全完吻合。测试的结果没有进行比较
自己顶一个,实用!
嗯,学习。
实用!
de-embed
