关于等长绕线的不同方式讨论。
时间:10-02
整理:3721RD
点击:

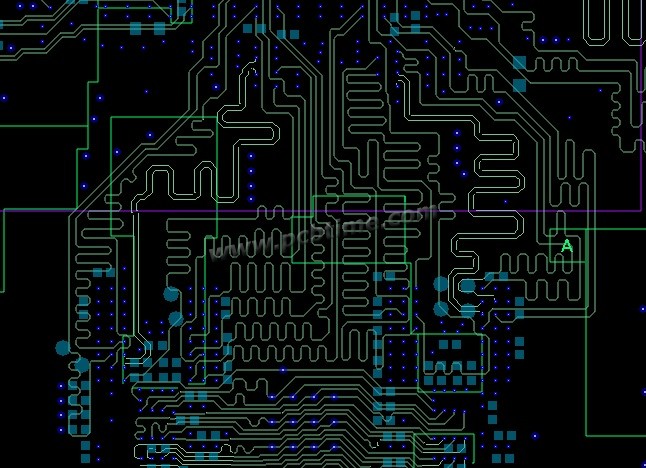

最近在看一些高速PCB板子,国内的国外的,大公司,小公司的都有,发现在走等长的时候,绕线方法各不相同,由于在学习的时候,最先看到的是绕等长不能绕成U形,环形等,但是发现很多板子都绕城U形或者环形的,不知道这样好不好,特发帖,希望大家都来讨论下这几种绕法的差别,希望能说得详细些,让我等初学者学习学习。

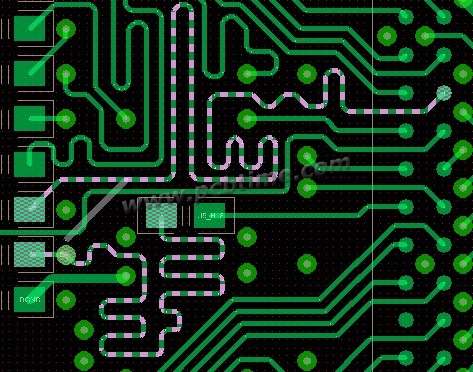

这种绕法是可以吗

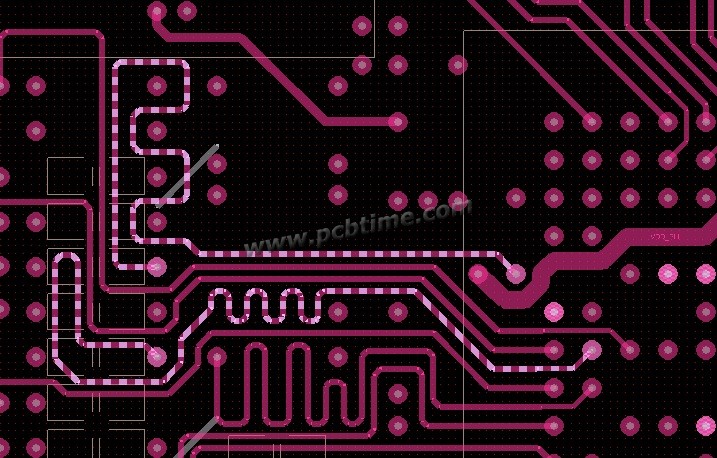

这种换层后绕层一个环状

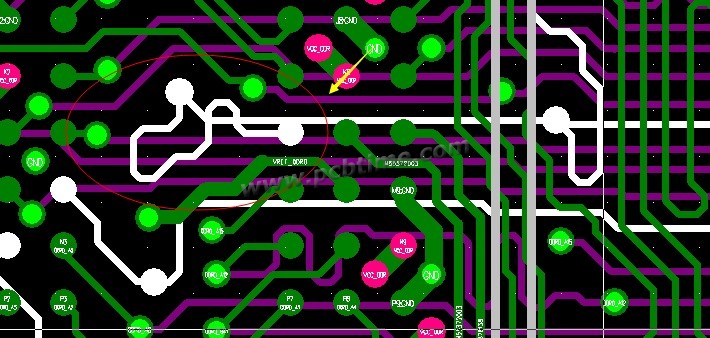

这里直接重叠走线
口袋走线
口袋走线
请各位大神给出指导意见
我觉得,你前面列列举的几种绕法,一般情况下都不建议这么做。
布线的时候,能不绕线,尽量别绕。对于那些没有等长要求的信号,比如大部分串行信号,速率快,又没有等长要求,这个时候就千万别绕线了,会给信号带来坏处。如果信号有等长关系,比如DDR,就采用蛇形线来绕等长,就是你列举的那种正常绕线,而且绕线间距尽量开,5h以上,耦合距离也要尽量小点。其他几种都不推荐,但是也不代表一定就是有问题的,看情况而论。
这个就是DDR3的地址和数据线
DDR3的话就不推荐前面几个饶法,正常绕线比较好。如果万不得已,空间实在不够,前面几种偶尔也可以用下,不推荐经常用
