叠层参数设置参数改如何填写

时间:10-02 整理:3721RD 点击:

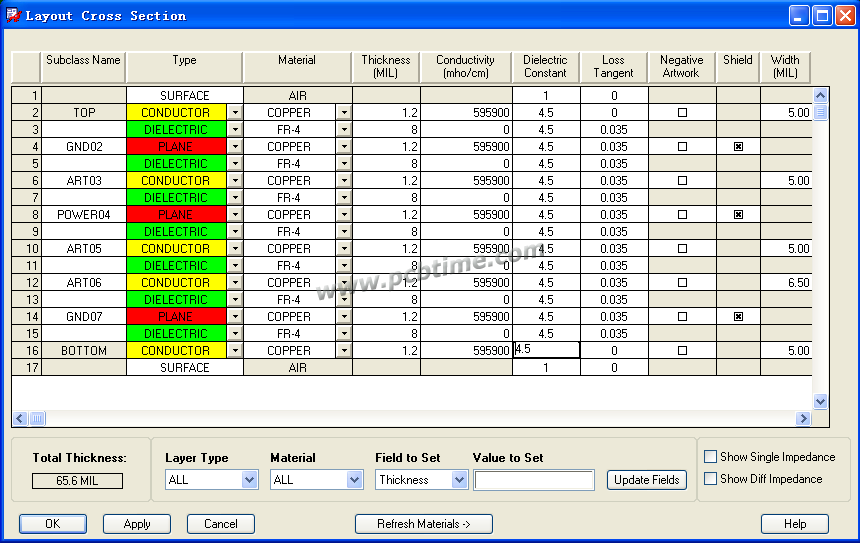

对于一个叠层,介质是4.5,软件里面的plane    conductive   dielectric这三项的介电常数分别填写多少,谢谢

如何


正常来说只要填dielectric的DK就好,但算阻抗的时候取决于conductor周围的介质,所以有些软件自动将铜箔的Dk设为上下的平均,这个应该是可以理解的,plane的话就不用管他了吧,不影响阻抗。

感谢大神的解答,经常看到仿真是许多工程师吧plane设为1
