HDI重叠过孔检查设置(Cadence16.5版本以上)
时间:10-02
整理:3721RD
点击:
HDI设计中,如果不小心将两个连接相同层面的via移到了一起,一般情况下都看不出来(盲埋孔这么晕,看都看吐了),还得靠后期检查。
为了提高检查效率,省去这一步检查,可以直接在设置中将这一情况的DRC设置出来

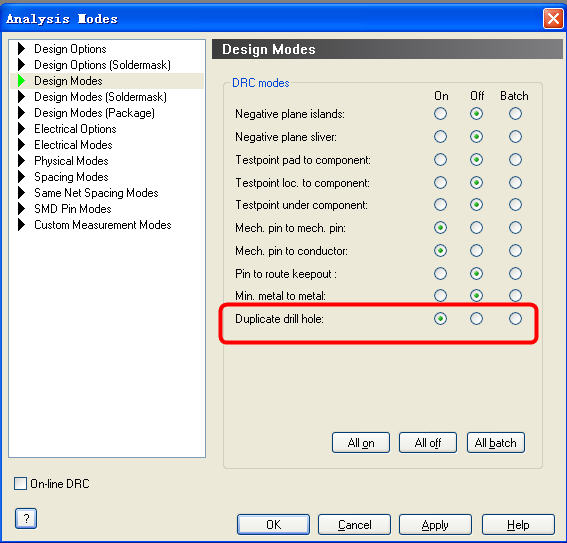

具体设置如图
菜单栏Setup→Constraints→Modes
将重复过孔勾选起来,下次再出线过孔重叠就会有DRC咯
感谢分享
