过孔的stub的问题

一般多高速率的高速线，过孔的stub会对信号的影响较大?
pcb中的背钻又是什么意思呢?

一般6.25Gbps信号之上会考虑背钻，stub对高速信号影响还是比较大的。
背钻就是把残桩的一部分通过钻头给钻掉

有个经验公式是用300mil除以速率，的出来的长度就是允许stub的长度。
背钻就是把stub钻掉。

背钻的深度公差为+/-4mil.注意PCB设计时的叠层厚度。

谢谢 背钻不是很了解 以后多学习

谢谢 背钻不是很了解 以后多学习

最大stub的长度不要超过，信号上升沿TR*1inch所对应的长度

这个在实际操作上不是很好吧，一般又有多少人知道具体信号的上升时间呢?所以还是300除以速率靠谱点，不过貌似也比较严格。

现在芯片的设计手册一般会讲的，比如bcm的，不过一般比较严格，能不能实现倒是另一码事

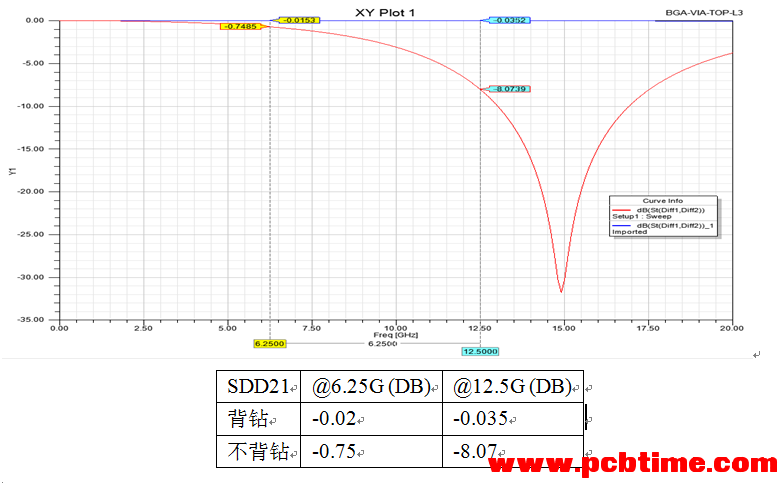

这是背钻和不背钻的插损比较，红色为不背钻，蓝色是背钻了的。
可以明显看到在高频是via stub的影响。

差别一目了然啊 ，，，，，，，，，，，

差别一目了然

呵呵 互相学习。
