最近在学习HyperLynx 时碰到一个关于示波器中显示过冲的问题
时间：10-02
整理：3721RD
点击：
对同一个网络进行仿真时，当改变示波器中的水平刻度即时间刻度时测得的过冲（Positive Overshoot）不一样为什么?
水平刻度为1ns时过冲为181.8mv

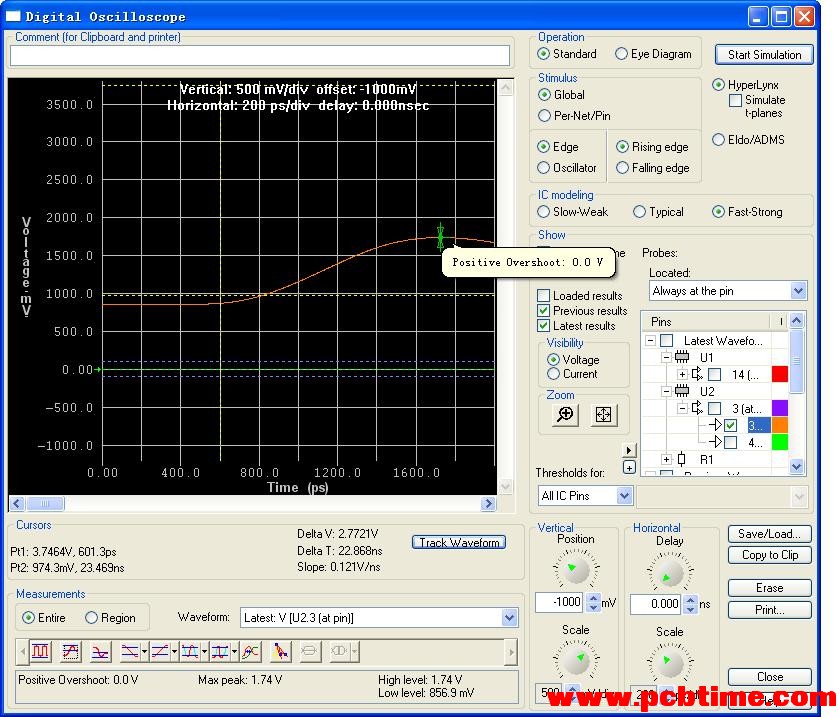

水平刻度为200ps时过冲为0
hyperlynx的过冲测量是过冲（波峰）与下冲（波谷）之间的差值。你的第二幅图只有过冲没有下冲，所以显示是0。
过冲测量不是过冲（波峰）与设定电压之间的差值吗?
恩，应该是这样的。第二幅图没有软件能判定的稳态电压
懂了，感谢大牛！
