电源供电网络（PDN）的自阻抗与转移阻抗

1、 自阻抗与转移阻抗定义

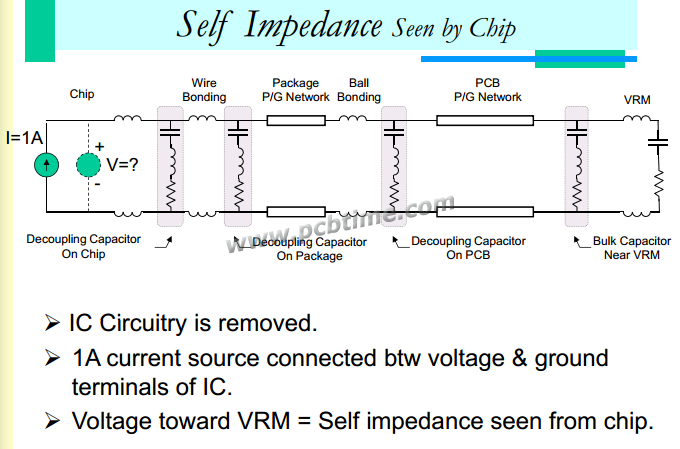

把电源供电网络（PDN）看成一个二端口网络，Z11和Z22就是自阻抗，如果端口2是VRM输出管脚，端口1为器件的电源管脚，则Z11表征了该器件工作时的输入阻抗特性，即从器件向PDN系统内部看进去的阻抗。通常要分析该指标是否满足目标阻抗的要求，如果波形中有谐振，则必须抑制它。

Z12和Z21通常被称为转移阻抗或者是传输阻抗，Zij表征的是当j端口以Ij的电流特征切换时，在i端口观测到的电压噪声。转移阻抗反映了不同电源管脚或者芯片之间的噪声干扰。通常用于研究电源网络之间的干扰及去耦电容的放置。

电源, 网络

做PDN仿真分析的时候，经常会搞不清楚自阻抗与转移阻抗的概念。
大家来讨论下自阻抗和转移阻抗各有什么用处

路过，帮顶！

转移阻抗里面包含了相位信息。对做SSN等有用吧。

同问
