請問有關AC耦合波型的問題

时间:10-02 整理:3721RD 点击:
各位大俠好!
小弟有個疑惑很久了,不知道有沒有大俠可以幫忙解惑~

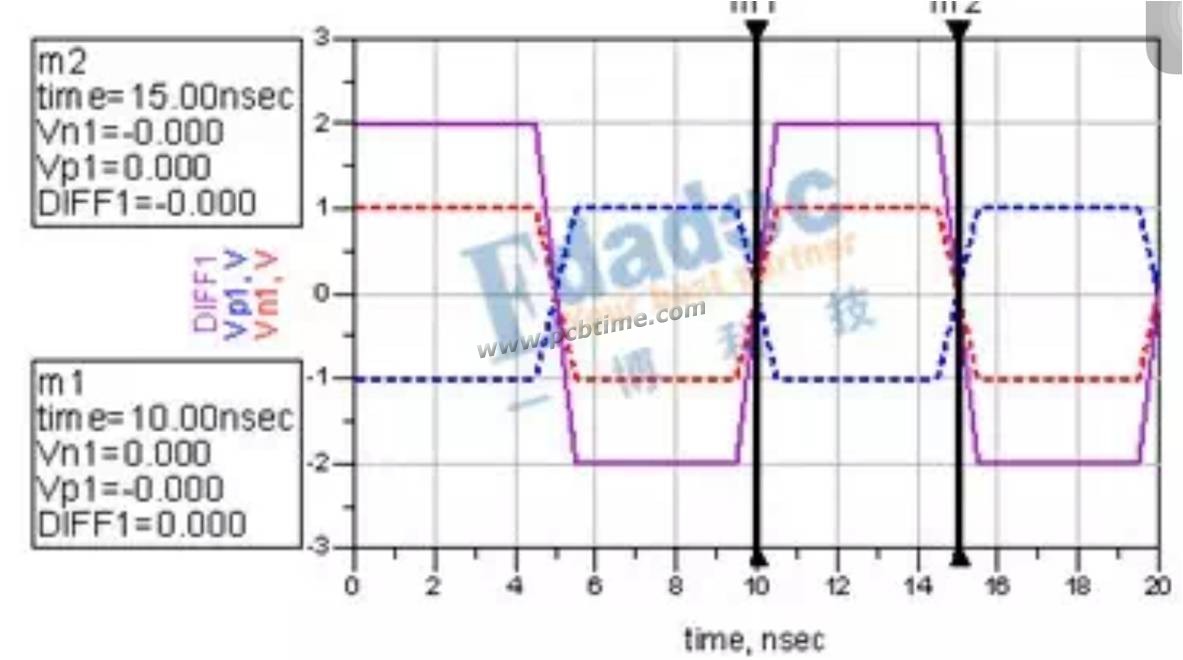

先看一個圖
C:\123
一般的差分訊號圖好像都是長這樣子
我有的疑惑是
就單端來看
他的擺幅都是+V到-V (V假設為某個固定電壓)
但是一般來說
我們現在的晶片裡面
transmitter跟receiver 都不會有負電壓的電源
所以我比較疑惑的是
這個-V是從哪邊產生的?
還是說   這是把接收端的直流bias設在 0V的結果?
發送端的擺幅是在Vcm上下震動,過了AC電容以後,直流被濾掉
然後接收端直流偏壓在0V, 所以會看到有負的電壓(因為電容特性,不能瞬間改變兩端壓差.....)
還是說有甚麼其他原因?
感謝!  ^_^

請問您說的共模分量不為0指的是在接收端(過了AC耦合電容之後)嗎?
我認為有些接收端的共模偏壓設計不是0
所以即使過了AC耦合電容
差分信號是關於共模偏壓對稱,而不是關於0對稱
不知道是不是正確?
謝謝!

補上圖


下图中的共模分量为0,很多差分信号(例如DDR的时钟),共模分量都不为零的,通过AC耦合电容后,差分信号就会关于0对称了
