PCB设计中关于反射的那些事（5-场的反射）

来到了场的领域，我们要做的第一件事就是把我们的波形拆开，让我们先来看看之前说过的测试点的问题。
为了将问题简化，我们假定一个这样的条件：

1.在拓扑上，源端完全匹配，末端全反射，理想的100Ω差分传输线。
2.传输的为我们之前模拟的DDR3信号，由三次谐波构成。
3.测试点位置离接收端距离为500mil。

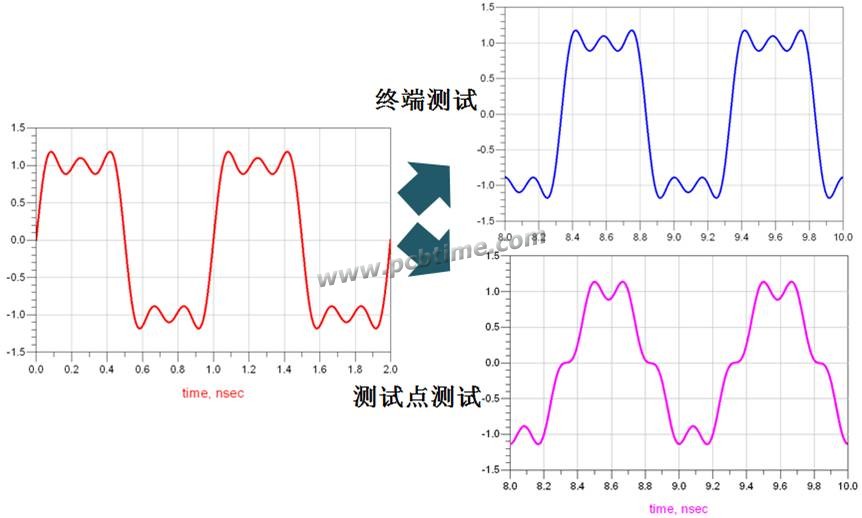

好的，现在开始让我们分析，首先，如同大家在之前文章中看到的，我们接收端信号与测试点信号的区别是这样的：

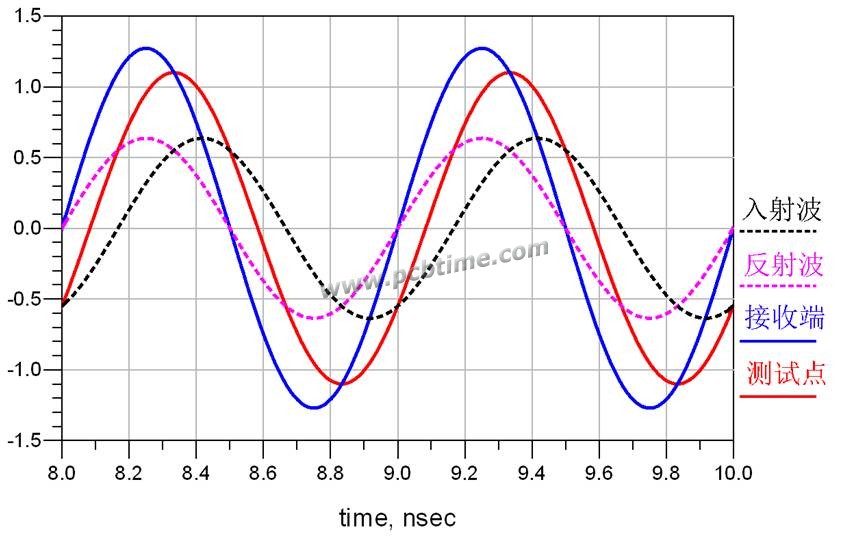

让我们看看1GHz谐波发生了什么：

测试点测到的是两个信号叠加的波形，一个是入射信号，一个反射波。反射波与入射波幅值相等（末端全反射）；走过的路程比入射波多1000mil（一来一回），也就是六分之一波长；两个信号的相位差也就是60。

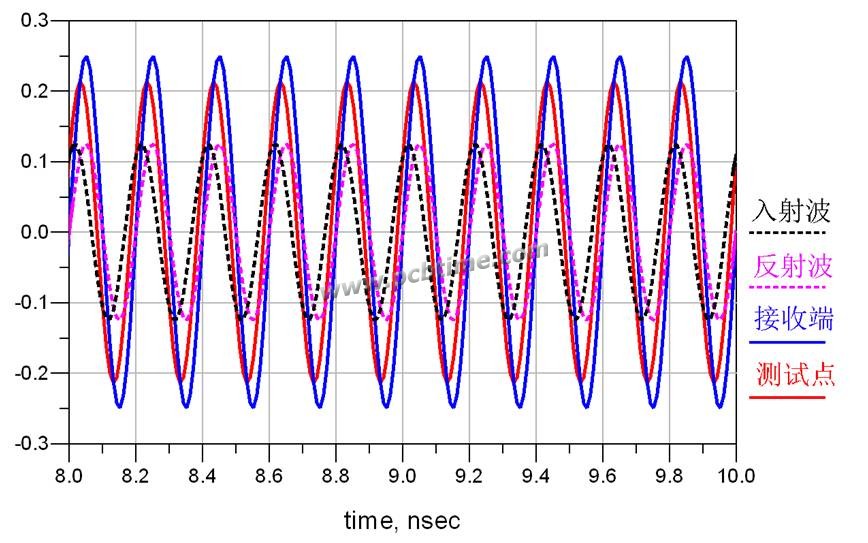

这样，我们就看到了1GHz的谐波在接收端时蓝色的波形，在测试点处为红色的波形，幅值衰减，相位超前。
再看看3GHz的谐波：

同样的1000mil，对于3GHz来说就是半波长，相位差180°，这样我们就发现在测试点处3GHz的频率分量基本上就衰减完了。
再来看看5GHz的谐波：

相位差300°，于是看到测试点的波形衰减，相位滞后。
将在测试点的三个频率分量的叠加再叠加起来之后：

不知道大家对于这样的分析方法是感觉如何，是觉得把东西变复杂了还是变简单了呢?怎么想没有关系，下一篇中高速先生会将这样的方法再拓展，相信你会爱上这个方法的。
