不是所有DDR3都可以用Fly by结构！(DDR3系列)

作者：周伟 一博科技高速先生团队成员

今天阳光明媚，空气清新，一路上开着车竟然畅行无阻，很早就来到了公司，还在楼下悠闲的吃了个早餐，真是很难得啊，不禁一阵窃喜，看来今天走了狗屎运，哈哈！

趁着时间还早，打开电脑正想百度下今天是什么好日子，突然桌上的电话铃声叮叮叮叮的响起来了，平时很少响的电话一大早怎么会有人找呢，不会打错电话了吧。我索性拿起电话，原来是公司分部的设计人员小A。小A说他最近摊上大事了，正急得满头大汗呢，希望我能给他找找原因，原来事情是这样的：

前不久小A设计了一块单板，单板很简单，上面有一个主控芯片拖着2片DDR3颗粒，客户也没有任何要求，就说按照常规布线即可。小A也觉得这个设计很简单，凭着自己好几年的设计经验那还不是小菜一碟、信手拈来之事，所以也没有太多顾虑，三下五除二就完工了，DDR3布线，常规还不就是用Fly_by拓扑，走线简单又省空间，哈哈，等着拿奖金吧。最近板子进入调试阶段，DDR3系统却死活运行不到额定频率，还老是死机，但是降频又能正常工作，各种办法用尽也无济于事，客户只好又来找小A，怀疑是不是PCB板设计有问题，小A此时也摸不着头脑，这么简单的板子怎么可能有问题呢，自己都是按照公司设计规范来做的啊，如果有问题那不是规范有问题?所以小A在束手无策的情况下也就只好找到我们制定规范的SI工程师了。

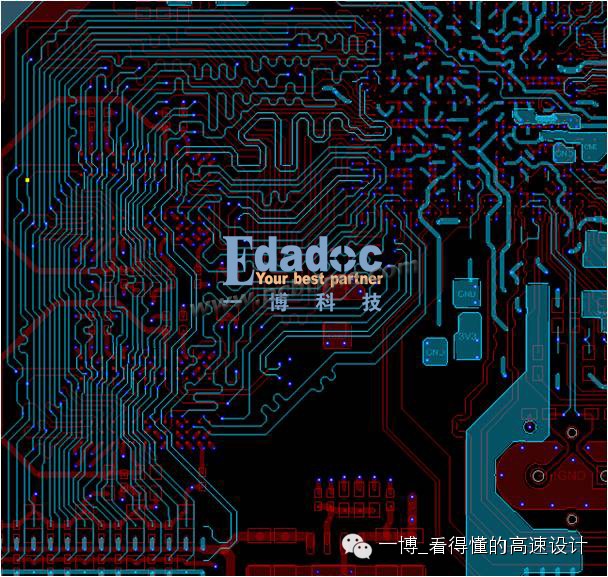

听了小A的描述，DDR3运行不到额定频率，但降频却工作正常，第一反应是时序问题，肯定是什么影响到了DDR3的时序。小A也算是经验较丰富的设计人员了，对于等长、线间距及电源设计等注意事项应该是烂熟于心的，而且公司也会不定期的培训，查板后也排除了这些问题，板子见如下图一所示。

图一

看来要查看芯片手册了，打开芯片功能规范手册，直接找到DDR控制器部分，下面这句话真是亮瞎了我的“24K钛合金火眼金睛”：

问题找到了，原来这个主控芯片不支持读写平衡功能！既然不支持读写平衡功能，那么这个设计就不能使用Fly_by的拓扑结构，这确实是典型的疏忽大意。

由于无法修改主控芯片内部的参数，也不想降频使用，看来只能使用T型拓扑改版了，可惜啊，小A的疏忽大意差点酿成了大错，还好客户只是前期的小批量测试版本。

各位看官，看到这里您会不会觉得其实设计也不是这么容易的事?稍不留神就有可能阴沟里翻船?所以我们要不断学习，丰富自己的经验，降低出错率。

想了解更多Fly_by的设计及知识吗?请看下回分解！

*************************

关注微信公众号：一博_看得懂的高速设计或扫描二维码

把高速设计掌上图书馆装入你的微信中！

对，不是所有DDR3都可以用fly_by拓扑结构！

高速先生可以讲解一下什么是Read and write leveling吗?
我的理解是如果不支持read and write leveling， PCB设计的设计就比较做好DQS和CLK的长度匹配
如果做好QDS和CLK的长度匹配，fly-by也不能工作吗?

理论上是可以工作的，但是实际上走线的时候时钟线可能长达6,7inch，去将一组DQS和DQ绕至这么长不太现实，所以通常不支持读写平衡时不会去做flyby。

我们有4个DDR颗粒的情况依然用了fly-by, 不支持write leveling, 工作到1333是没问题的
就是layout的时候比较有难度
如果不用fly-by, 你推荐用T吗? 颗粒比较多的时候也比较麻烦

那意思是：如果DDR3不支持Read and write leveling这功能，就是只能走T点结构，不能走FLY-BY；如果DDR3支持Read and write leveling这功能，就只能走FLY-BY点结构，小编帮忙看这话有问题没有！

4个颗粒如果没有读写平衡功能的话当然推荐用T，设计相对来说还好，如果用Fly_by的话loyout也比较痛苦，后面几片的数据信号要跟着绕等长。

有问题。不管是T点还是flyby，最终要做到的是两点：保证信号质量，保证时序。
不支持flyby时，可以使用楼上所说的，可以使用flyby，但是要将每组数据线与时钟做等长，layout难度较大。
颗粒较少时（2片,4片），可以使用T点，这样layout会容易一些。
颗粒越多，T点越难保证信号质量，需要精确的拓扑以及匹配，如果没有把握的话，那还是用传统的flyby，末端上啦，去辛苦我们的layout工程师了。

read and write leveling这个功能可以提供更多的选择，相当于是DDR3的加分项，没有这个功能的话前面也讲过了，需要对应的数据信号跟着绕等长，比较痛苦；有这个功能也不意味我一定要用啊，如果2片颗粒的话当然是可用可不用的，一般如果颗粒超过4片的话用这个功能就好很多了，所以芯片支持读写平衡功能的话也不意味我就不能用T型结构了，这个是不矛盾的，只是使用Fly_by的结构更简洁方便，那我为什么不用呢?

要根据实际情况来的，不管是flyby还是T点都可以玩出很多花样去保证信号质量以及时序。
控制分叉长度，控制匹配位置以及阻值，容性负载补偿，等等等等。
