反相器仿真波形

时间:10-02 整理:3721RD 点击:

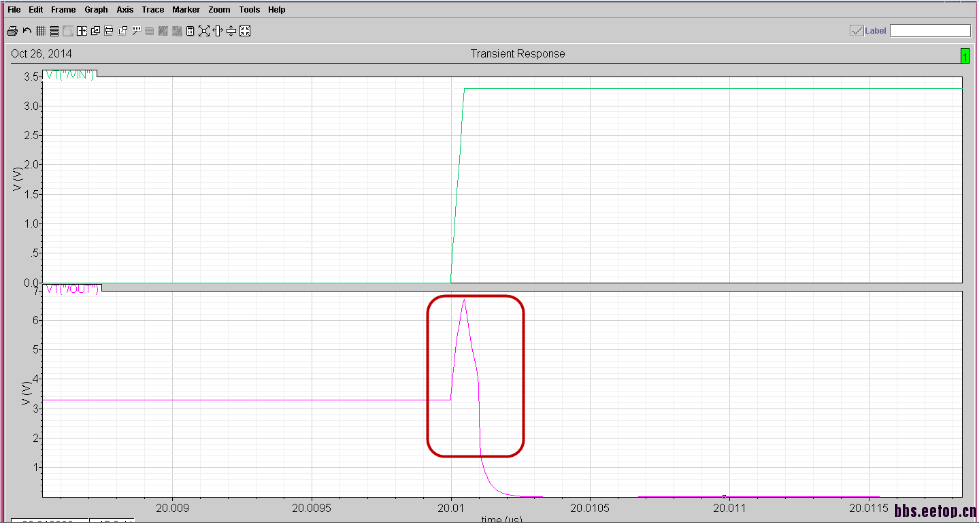

反相器的输出波形为什么会出现一个高电压尖峰,即框中的部分,请各位前辈指点指点,非常感谢!

电容上升,输出点有寄生电容,电容上电压不能突变,导致输出有尖峰

”时钟馈通”现象,可参考《数字集成电路透视》一书

但是这个馈通有点大,到了6V去了

输入是1ps上升吗?
取100ps吧,1ps很不合理的。

厉害,延迟确实是1ps,非常感谢指点

非常感谢指点

我把管子的尺寸减小,尖峰降到了3.6V,这个尖峰电压是不是与管子的寄生电容有关?

江师兄

差不多吧,电源就3V了,管子电容大点,时钟上升沿又很陡,基本就是2Vdd了

mark一下

学习了!
