LM2576电压转换电路 电容老炸

时间:10-02 整理:3721RD 点击:

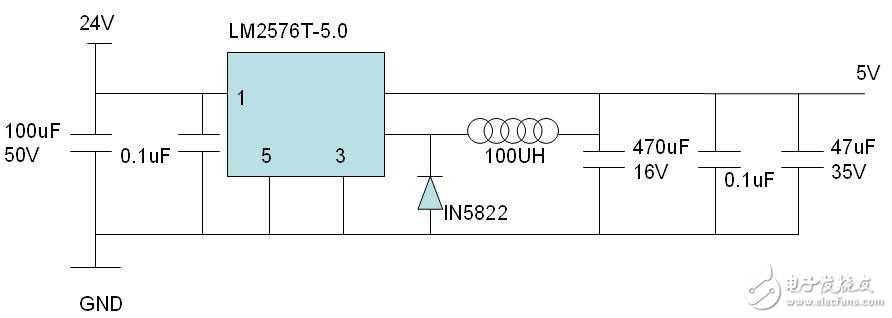

这2天做个板子,电源需要从24V的转成5V给单片机板供电,但470uF的电容上电不到一分钟就炸,换了又炸,之前做的一个类似电路就很正常,那个电路没加47uF电容,另外电感是用的100uH/6A的那种大电感,现在这里用的是2A的那种工字电感,我很疑惑,贴出来请大家邦分析一下。


用的电容耐压不够?或是输出电压有问题

和以前那个电路的电容规格都一样,也没有接反,反正这次的就不行,不解啊。
