TLV320AIC3106音频问题

你好，我的电路和程序均是参考EVM开发板的，实现功能就是简单的playback，ARM用的是AM3359，codec是TLV320AIC3106。现在经测试，电源和各时钟信号均与理想所需一致，但在输入模拟信号后，并没有输出模拟信号。后测试发现，在数字输入输出的IIS总线上，会出现一个尖脉冲，其正占空比大约为6.4%左右，频率正好为采样频率的两倍。后将输入模拟信号去掉后，此脉冲依然存在，可知与输入模拟信号无关。不知这个脉冲是怎么来的？谢谢！

你好：

1.请问您是什么应用，用到我们的AIC3106+AM3359?

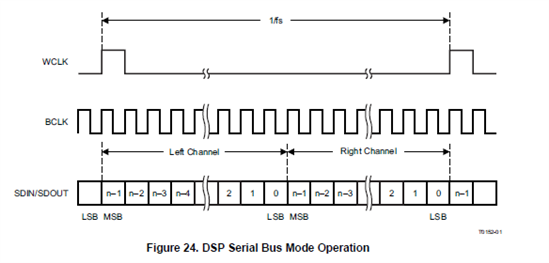

2.你说的I2S尖脉冲是在哪个CLK上？是不是WCLK？你是配置的DSP模式吗？

3.你的音频路径是什么？I2S输入，模拟输出，只有playback？同时你也提到了模拟输入信号，如果有模拟输入信号的话，应该是录音+回放的路径。先确认一下音频路径吧。

1.是的，就是AIC3106+AM3359。

2.那个尖脉冲是DIN和DOUT上出现的。配置用IIS，不是DSP。WCLK上的信号经测试是好的。附：DSP全称是什么？看资料时看到，但一直不知其全称，不会真是“数字信号处理'吧？

3.嗯，是的，应该叫loopback吧。音频路径为LINE1L->LEFT ADC->DOUT    DIN->LEFT DAC->DAC_L1->HPLOUT    LINE1R->RIGHT ADC->DOUT    DIN->RIGHT DAC->DAC_R1->HPROUT 。

你好：

我是指具体的应用产品信息，为什么这样用？

你是数据到AM3359，再由AM3359转给codec DAC? 还是你直接DIN和DOUT短接？
