关于TPA3112的LC滤波问题

请问TPA3112的输出波形在无滤波状态下是PWM波形式，那我加上LC滤波后，怎样才能出来完美的正弦波呢（输入是正弦波，10k），现在测得输出波形中有310k左右的载波，800多mVPP

两级LC滤波；基本可以滤净。

兄弟，TPA3112具体是做什么的芯片？

建议你使用EVM板子上的滤波方式，两级滤波

chuntian wang

兄弟，TPA3112具体是做什么的芯片？

用两极半吧，，那样直接点，，效果会更佳。

你好，

请问你滤波器选用的是怎么样的电路，值是怎么取的呢？

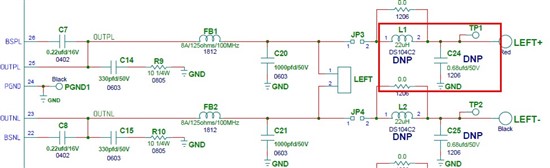

对就到EVM板上的滤波器，最重要的是后级的22uH电感与0.68uF电容组成的低通。同时选用电感的质量，饱和电流等也很重要。

请问滤干净是一个什么概念，是指一点载波都没有吗？感觉好艰难啊

就是你的图上的电路，参数也一样，还是有300k左右的载波，请问是什么原因，我将C24换成6.8uf后，载波由正弦波变成三角波

你好XP，请问您说的滤干净是指用示波器的查分探头看波形还是用单端看？

你好：

请问你说的300K的载波是怎么测试的，如何看到的？

正常情况下，用EVM示例的LC滤波器，有输出的时候，输出应该是标准的信号，看不到载波。

你好Flora Wang，我是用示波器的普通探头看的，探头接到TPA3112的EVM上的LC滤波器后，直接看的。没用查分探头看，请问有关系吗

你好，

没有关系，用示波器探头看输出的每一端，然后做差，看相减之后的波形。

你后面接了RC snubber吗？如果输入是正弦波形，输出应该是标准的正弦波。

如果方便你把你看到的波形贴上来看看吧。

你好，

如果你只用一阶的LC滤波，很难将300K左右的载波滤除干净，

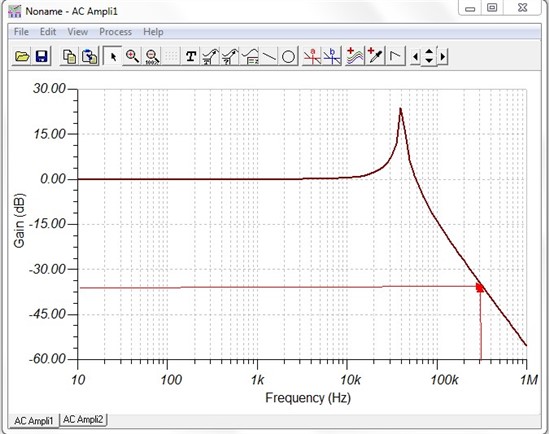

用22uF电感与0.68uF电容的一阶LC滤波器，其幅频响应在300K左右大约衰减了不到40dB,也就是1/100.

你将C24换成6.8uF后截止频率降低了很多，输入信号变成三角波，输入信号频率是多大呢？

我用这板子接8欧负载为什么最大不失真功率只有3w？

你好，

请问你供电电源是多大，

你好ROMAN WANG ，我前面的表述有误，变成三角波的是载波，不是信号，请问按照您说的一阶LC滤波器衰减百分之一，那么到百分之一后，载波幅度应是多少呢

你好：

对应原有幅度衰减1/100。此外，纠正一下，LC滤波器是二阶的，RC才是一阶。LC滤波器下降是40db/dec。Roman应该说的是一级。

+12V

你好：

有一点我不是很明白，你能看到300K的载波是在有输入信号还是无输入信号下的？

按道理，无输入时，在LC后面看到300K，很小的正弦波，这还是有可能的。是因为开关频率，但是这个并不影响，因为音频是20-20Khz,300k已经超出了人耳的范围，听不到。

但是如果有信号输入时，还能看到300K的载波，那就有点不对了。通常我们测试的时候，如果输入时1K的正弦波，我们都是看到的1K正弦波。

我看你之前的帖子是说有输入信号的时候还能看到300k, 如果方便能不能把图贴上来看看。
