差分输入AD芯片的单端应用采集

对一正电压信号进行ADC采集，因为要求一定的采集频率（大于80M），可是查找AD芯片，基本是差分输入接口，打算利用这种差分输入芯片做单端应用。
芯片资料说，可以单端应用，就是随着输入信号频率的提高，影响到转换性能（这点有些发愁）。

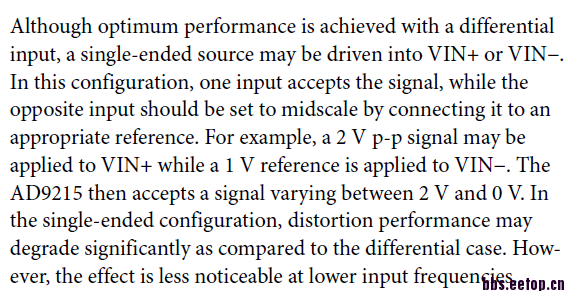

看着资料，发现另一个犯愁的地方，看看我截的一些文字说明图片

原以为，用差分输入AD芯片采集正电压信号，将VIN-接地，那2Vpp的话，VIN+可以
采集0-2V的输入信号。
但是看了这个资料后，我是不是理解错了?
资料说，VIN- 得接1V，VIN+可以接受0-2V的信号。
这如何理解呢?求大牛

其实在论坛搜索时，有另一帖子：http://bbs.eetop.cn/thread-267206-1-1.html 是类似的，但没下文了。

是不是我这是个很低级的理解错误啊

他的意思應該是說
你可以用做單端輸入
不過另外一個沒有用到的input 應該要給一個reference電壓
不能直接接地

    我那下面那些话是我在看到这个资料之前的应用印象，在看到这个资料后，发现应该是自己理解错了。
但是也没想明白，为什么VIN- 要接1V  reference呢?
非常感谢！

至此，貌似应该有一个结论是，差分输入用于单端接入信号时，负端接地是不太对的或者可能采集的信号最大值要折半。

应该是效果不好

小编差分AD用单端输入的问题解决了吗?试过用差分驱动把单端信号转差分
