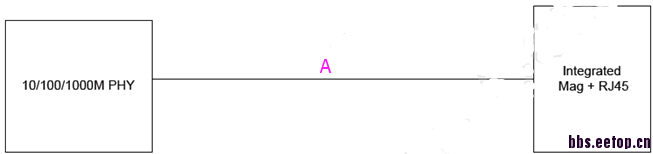

MDI走线长度？

通常10~20cm都算長的了  訊號品質會較差  waveform amplitude 會小一些等等的

   normal的话，走线不会超长。如果是特殊要求，走长线的话，MAX值能达到多少。之前有人说可以走到6 inch。

我這也有走到18cm的呀 之前更長  有時太長就是怕嚴苛的測試會 fail,還有 ieee802.3 waveform測試有什麼item fail啦

   18cm大约7inch=7000mils啊?有问题吗?什么测试过不了。

我猜你大概不知道 IEEE802.3 要測試有關於waveform的規格要求吧

   还真不知道啊。对了，这个可以用仿真算出来嘛?

可以simulation,只是方法要對 ,model也要對才夠準

我記得是越短越好...但是最常是多少我也不清楚....等神人來回答

这个主要要求阻抗一致，等长。走先最大长度不是很严格，主要影响信号幅度。一般PHY片内有自适应均衡器的。

MDI走线长度

我现在接触到的已经超过20了，可能因为芯片有均衡器
