三极管的导通和滤波
时间:10-02
整理:3721RD
点击:

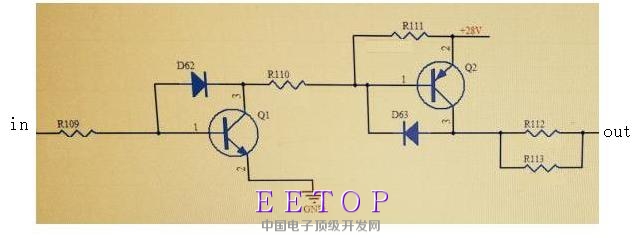

我在一本书里看到老外的电路见图2和图3。有个三极管高通电路见图2,输入高电平,输出28V,输入低电平输出0V,对么?工作原理是什么样的?另外有个滤波电路见图3,应该是个RC的低通滤波电路?原理是什么样的呢?谢谢!
