求助啊,大神们!
时间:10-02
整理:3721RD
点击:

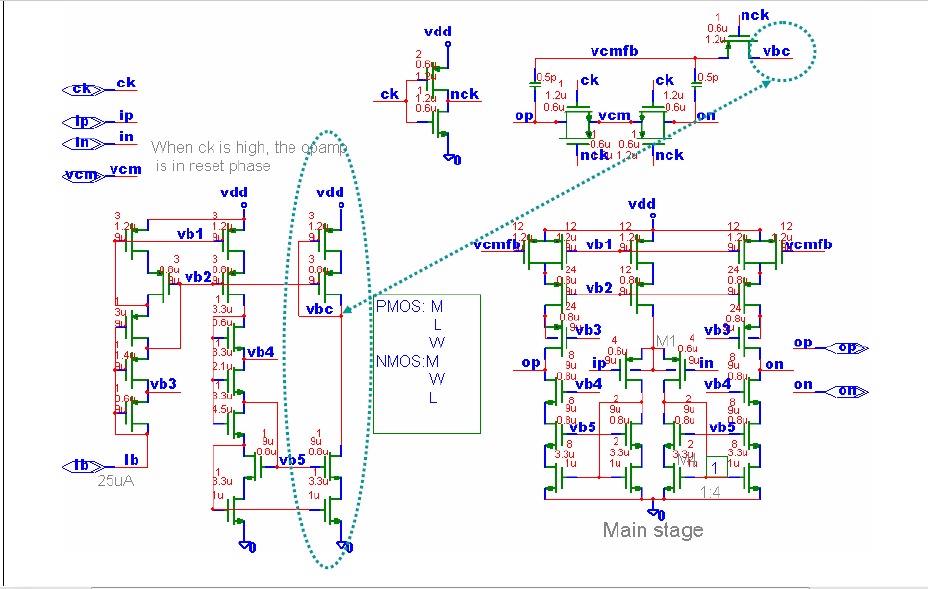

如图的一个运算放大器
这个运算放大器的宽长比是原来的人设定的
其中ip,in是差分信号输入端
ib是偏置电流输入
Vcm:输出共模参考电平,2.2V
ck:开关电容共模反馈电路中用到的单相时钟
op.on:差分信号输出端
请问我该怎样把这个放大器的增益以及单位增益带宽调起来,调到60DB以上,和200mHz以上。
