一个奇怪的问题帮我分析一下

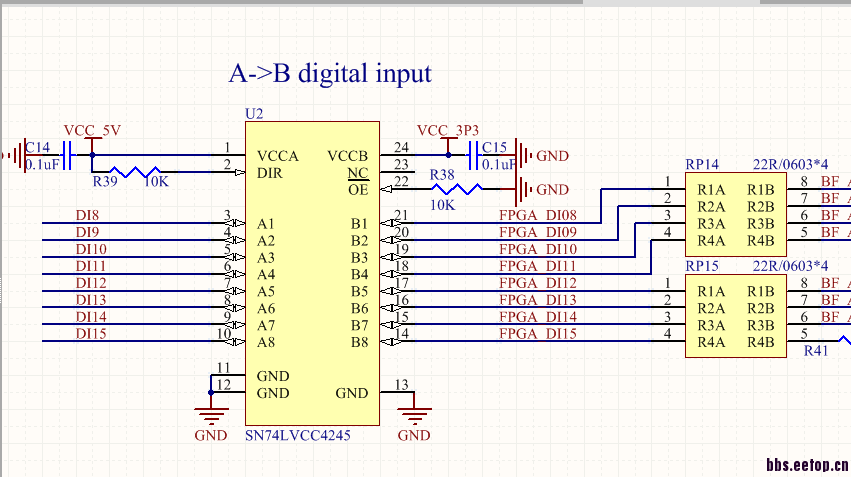

如下图所示，DI12是常低，FPGA_DI12是50HZ的80%左右占空比的波形图，U2为SN74LVCC4245
将U2的17脚翘起来后还是有这个波形，所以应该跟后面的电路没有关系，
板子上有很多地方用这个片子，都能正常工作，所以原理上应该不会有什么设计问题
芯片换过3个新的都是这个问题，所以我也不敢说芯片有什么问题，

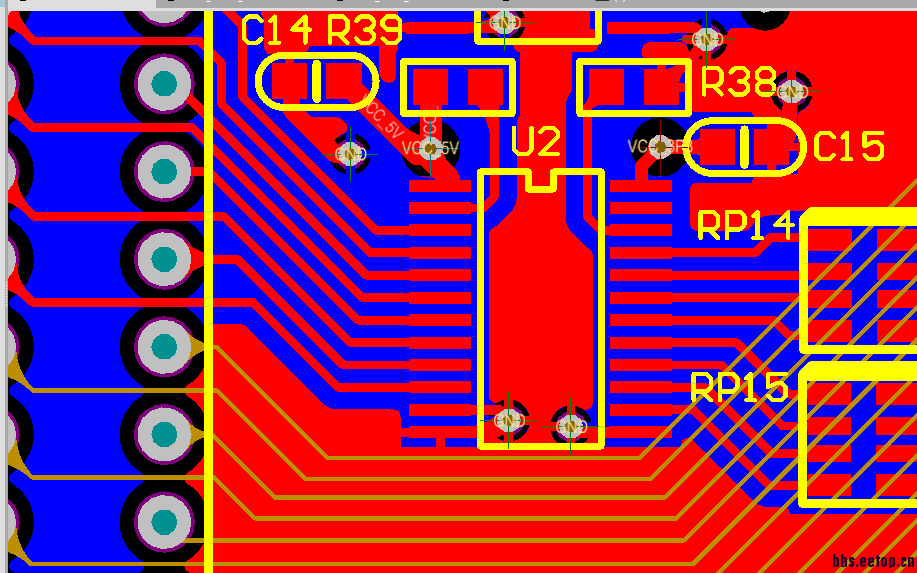

PCB布线上也没发现问题啊，两边都是常量，下层是电源层！
请大学帮我分析一下，

学习！

找问题的思路都没有！1

Pin23 不应该是NC吧，应该是VCCB。

没人解决吗

能否贴上波形图?其他管脚是否有类似问题?DI12的常低是如何得到的?

瞻仰一下！

50HZ的80%左右占空比的波形图 聽起來比較像是220V AC 訊號的干擾。有可能是因為FPGA_DI12為高阻抗的輸入點. 示波器量到大氣中的200V AC微波訊號。 在将U2的17脚翘起来后还是有这个波形，更可確定該FPGA_DI12為高阻抗的輸入點。
從您的述敍看來， U2的第17腳也是高阻抗的輸入點(浮接?) 。您可以試著將U2的A5腳(DI12)輸入高、低訊號，然後量其對應的輸出B5腳(FPGA_DI12)看其是否有跟著輸入變化，才知是U2接線或IC出問題。

我用示波器量的DI12为常低，
不过实际是：DI12通过一下电阻和二极管的串联接地了
将DI12直接通过一个电阻接地后就OK了，
多谢楼上的各位
