NAND gate仿真出的结果超乎想象。请高手解答

小弟在做complementary CMOS NAND gate仿真的时候出现的结果；

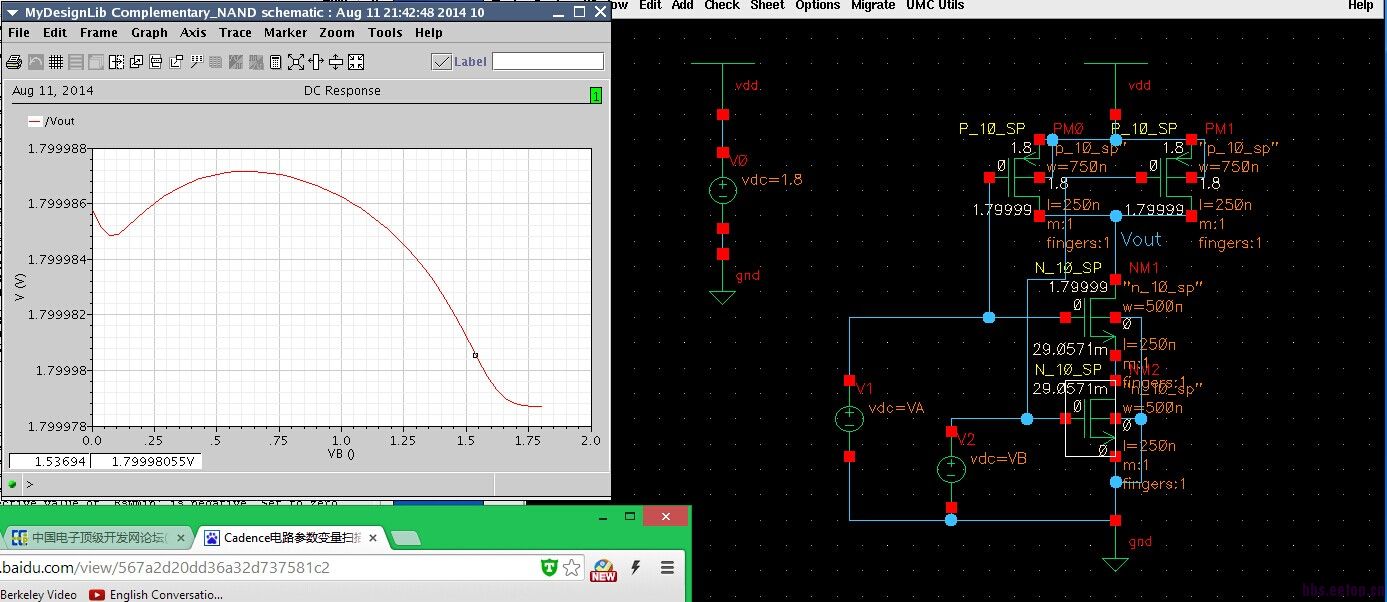

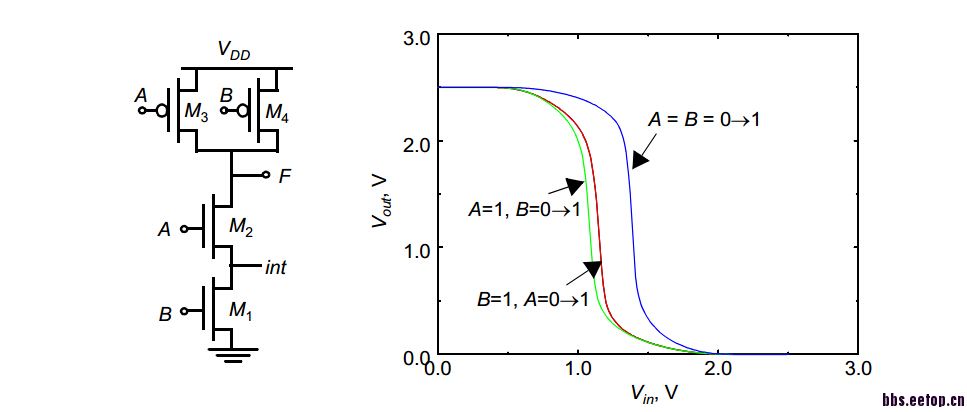

仿真设置是input VA保持0 然后对VB进行从零到1的DC仿真，结果出现的了这样的仿真结果。求高手解释一下问题出现在哪里了?结果不应该是这样的么

电源不要这样加，还有看看你的mos管模型

  谢谢你的回复。非常感谢

你的仿真结果没有问题的。
NAND，当VA=0的时候，不管VB=*，Vout=1！
我猜想你要做的仿真时 VA=1，改变VB。

虽然过去很久了。我都工作了。anyway thanks
