奇怪的差分电路仿真结果，求解释
时间：10-02
整理：3721RD
点击：

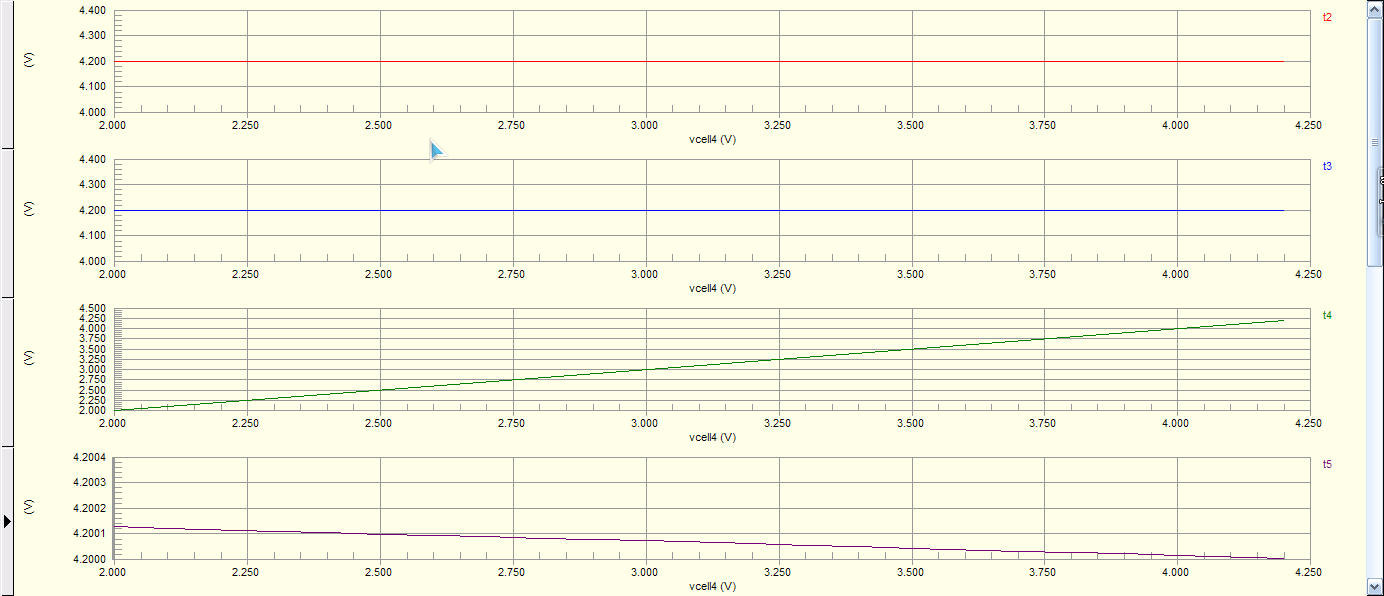

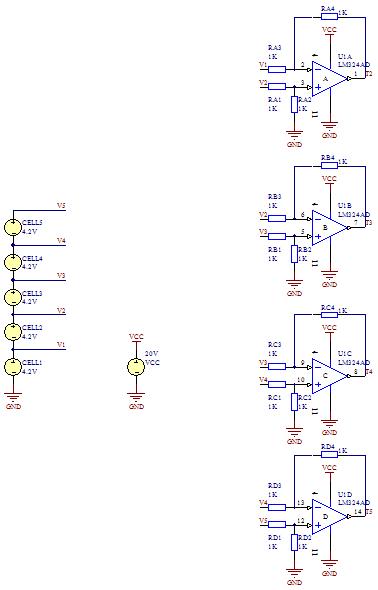

想设计一个多串锂电保护电路，差分处理电压，ADC，MCU进行处理。图示为前端差分电路的仿真图，设置了对CELL4的参数扫描2V-4.2V，结果产生了如图所示的仿真结果。奇怪之处在于，T2,T3信号不受影响，T4信号跟随CELL4的电压变化，但是T5信号竟然也在变化，虽然变化量极小，但是与理论计算不符啊！请高手解释一下！谢谢
受到运放共模抑制比的影响吧！
电池不能和运放共地。把电池悬空后试试。
输入电阻太小，引起共模电流太大这可计算出来。
同意楼上分析的可能
学习ing
请问小编问题解决的了么
