传输线改变阻抗问题

会有，看哪个方向了，从75向右看，阻抗是一致的。

我认为不会产生反射。
两根150欧的传输线并联，阻抗为75欧；这个阻抗值与其前面的传输线阻抗值相等。也就是说，这两段传输线的阻抗是连续的，因此能量在两根150欧的传输线尾端会被全部吸收。

显然会发射么

不会产生反射

这个应该可以仿真的吧，小编可以仿真一下啊
期待分享结果哦

这个可以采用ADS仿真吗

没有人给个正确答案?

不会反射

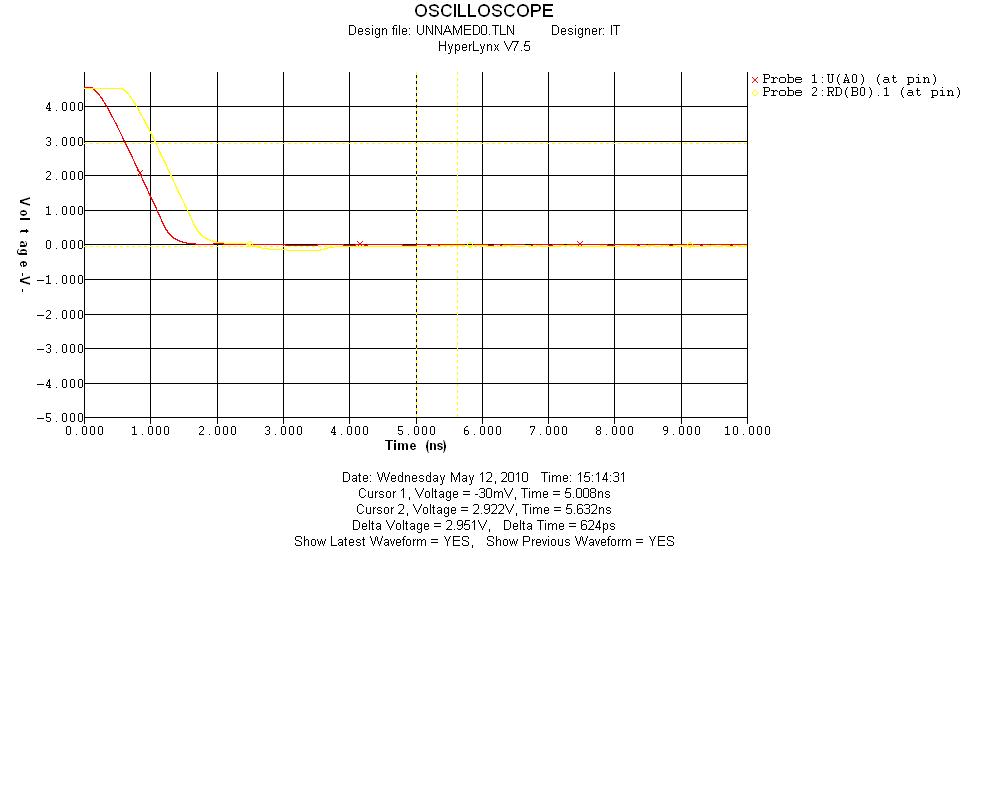

见下图

呵呵 LLTR1为发射端 肯定没有。如果是 LLTR2 或者LLTR3 为源端 就有反射了。上面用hyplynx仿真是假设了源端为LLTR1

lz描述的就是LLTR1是源端

应该没有反射的，阻抗匹配了

没有反射，hspice都可以仿真

没有吧

LLTR1为发射端，则阻抗匹配， 没有反射，是典型电路。 LLTR2 或者LLTR3 为源端 不匹配，有反射

在75欧姆分支出就有反射。
