请大家帮我看看这个电路的作用是什么？

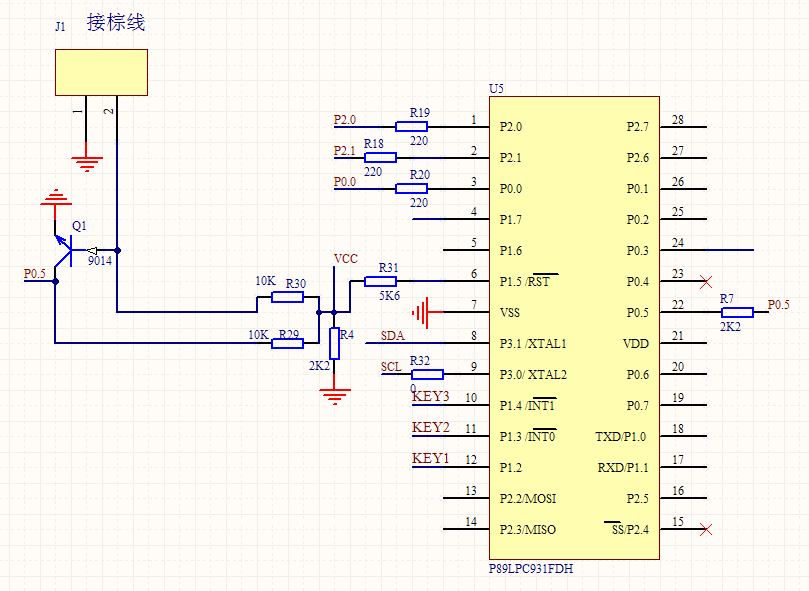

碰到一个设计电路，使用的是LPC931的单片机，其中P1.5和P0.5引脚的连接看不懂，其中使用了几个电阻和三极管。P0.5可作为标准I/O口，也可做模拟比较器的参看电压输入，P1.5只能做复位和输入引脚，三极管基极那边接的J1接的是一个类似开关的元件，闭合连通接地。请大家帮忙分析一下，这个电路的作用是什么?还是电路有什么问题?多谢啦！

J1的开关信号反相输入P0.5，P1.5不太理解，复位的话好象应该有电容参与。

这个电路和P1.5接口没有关系。只是用J1闭合与否来控制给P0.5口的电平时高或低。假如J1闭合P0.5口输入高电平，反之J1断开，P0.5口输入低电平。P1.5口通过两个电阻对VCC的分压置了一个电平而已。

对P1.5接口描述有误，P1.5只是通过一个电阻上拉到VCC而已

多谢楼上的几位，那个三极管的应用是不是有点多余?
