一些接插件知识之SD卡插座

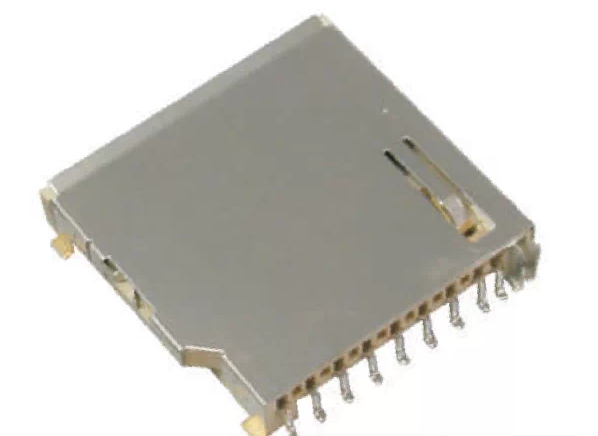

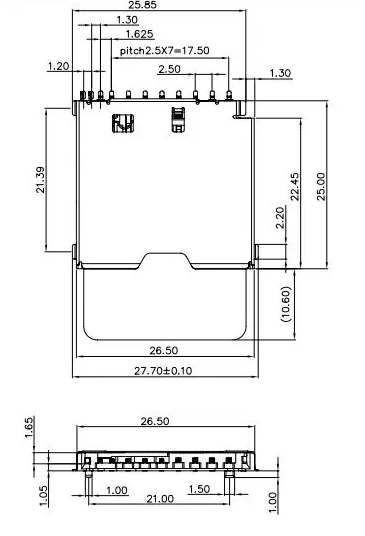

上图是我们一般在电子市场上买到的SD卡座。其外观尺寸图如下：

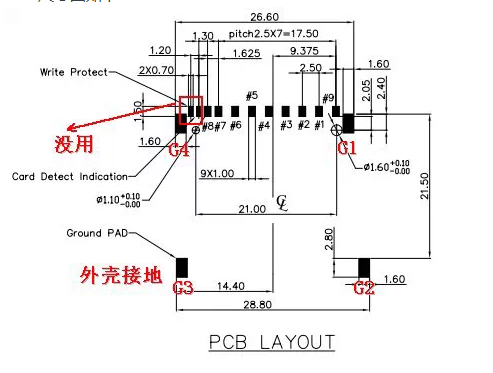

PCB尺寸图如下：

8脚旁边的两个脚是没用的，而G1，G2，G3，G4是固定脚，这四个脚也是与SD卡座的金属外壳是连在一起的，最好是接地，因为SD卡要用手来插拔，难免会把静电带到卡座上，如果这几个固定管脚连上地的话，静电就会通过这几个脚留回地，而不会对其他功能管脚有损害。

SD卡的接线图(G5为8脚旁边的那两个没用管脚)
